起源の場所:
中国
ブランド名:
Customization
証明:
UL ，ISO13485 , ISO9001.2005 , ISO14001
モデル番号:
Molex 51163-0300 への 3 ピン メス
Custom XLR 3-Pin Female to Molex 51163-0300 キャベルの組み立てについて
ニュートリック NC3FXX 20AWG UL2464
カスタムXLR 3-ピン 女性からモレックス 51163-0300 Cable Assembly:

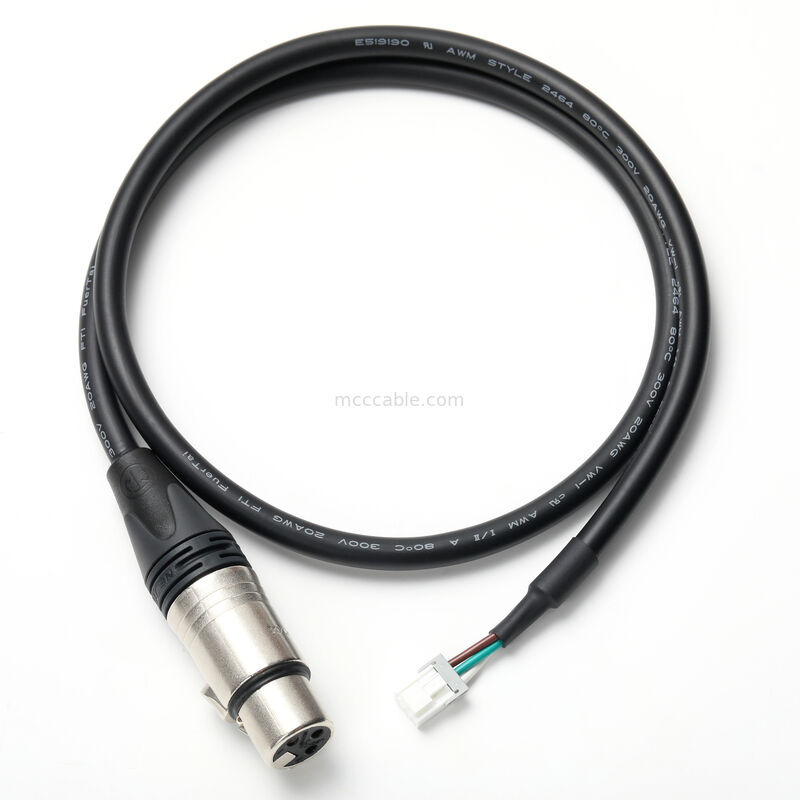

このカスタムビルド XLR 3-Pin Female to Molex Mini-Lock 3-Pin Cable Assembly は
専門的なオーディオ,産業制御,信号伝達アプリケーションです
本物のニュートリックNC3FXX XLR接続器とMolex 51163-0300ハウジングをTPAで使用する
このケーブルは高い機械的な耐久性,安全なロック,低ノイズ信号を提供します
パフォーマンス
ケーブルは UL2464 20AWG ストレンド導体で構築されており,
導電性,柔軟性,安全性
継続性,保温抵抗,短回路防止のテスト, 欠陥のない保証
要求する環境でのパフォーマンスです
主要 な 特徴

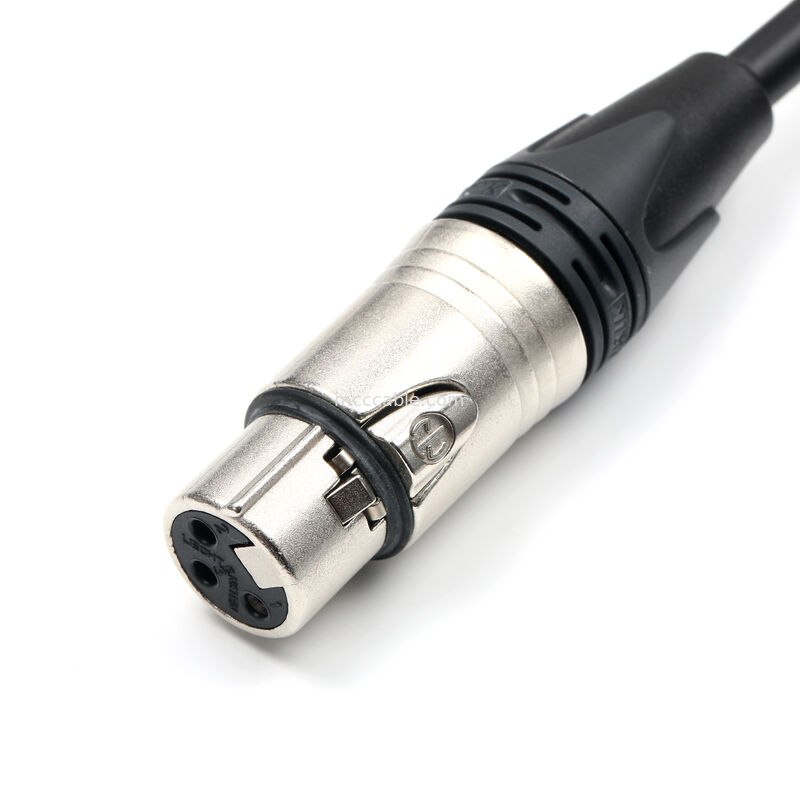

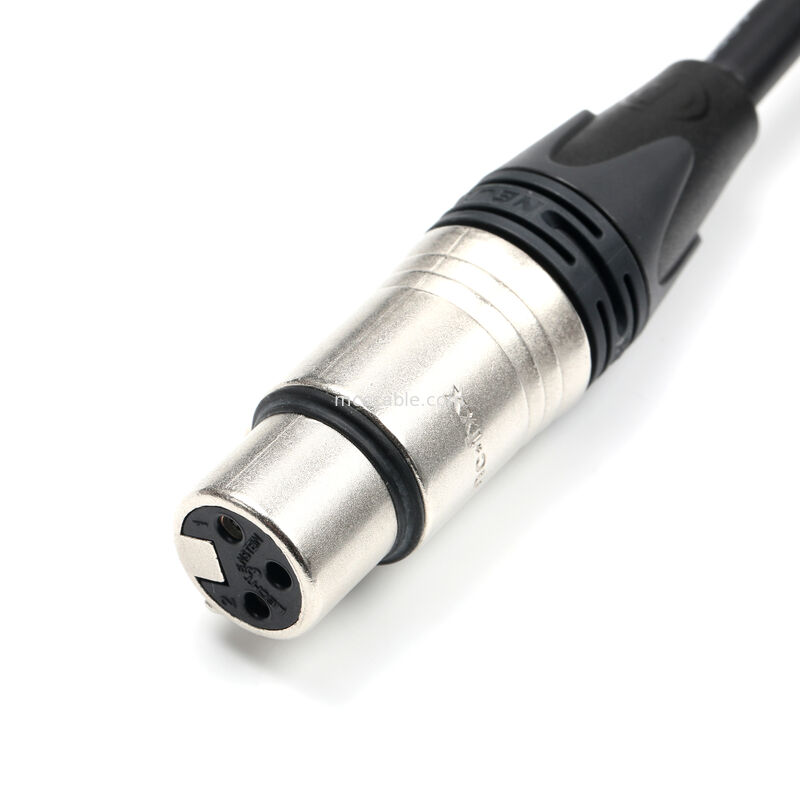

ニュートリック NC3FXX XLR 3-Pin 女性業界標準で 耐久性があり 安全なロックです

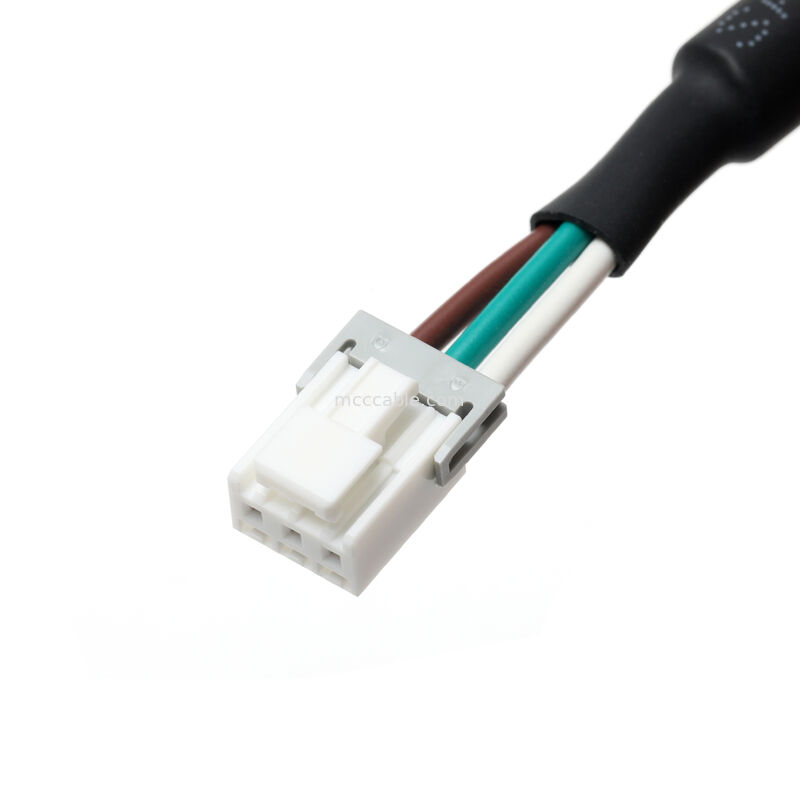

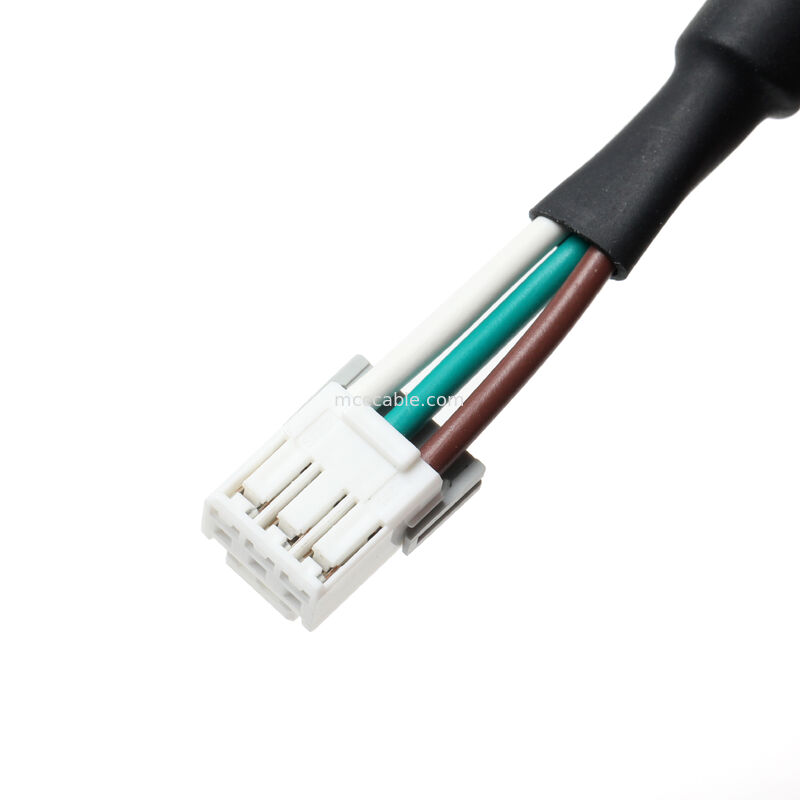

モレックス 51163-0300 ミニロック 3ピンハウジングコンパクトで振動に耐える
モレックス TPA (0511640305)ターミナル保持と反バックアウト安全を保証します
UL2464 20AWGケーブル,OD 6.6mm安定した信号伝達
カスタマイズされた長さ(300mm ~ 10m)
100%連続性,オープン/ショート,間隔テスト
RoHS2.0対応
技術仕様表
| ポイント | 仕様 | 詳細 / ソース |
|---|---|---|
| 製品名 | XLR 女性からモレックス 3ピンケーブルアセンブリ | カスタマイズ可能 |
| XLRコネクター (P1) | ニュートリック NC3FXX | 3ピンXLR 女性 |
| モレックスコネクター (P2) | モレックス 51163-0300 | ミニロック 2.50mm ピッチ,3ピン |
| TPAリテイナー | モレックス 0511640305 | アンチバックアウトデザイン |
| ケーブルタイプ | UL2464 20AWG × 3C | OD 6.6mm PVCブラック |
| 長さ | 700mm ± 10mm について | オーダーメイドの長さ |
| ピン割り当て | P1: 1-2-3 → P2: 1-2-3 について | 色: 白 / 緑 / 茶色 |
| 電気テスト | 100% オープン/ショート/インターミテンステスト | 図面の必要性 |
| 導体抵抗 | ≤ 2Ω マックス | 確認しました |
| 断熱抵抗 | ≥ 10MΩ @ 300V DC | 10ms 最低 |
| 温度評価 | 80°C | UL2464スペック |
| 定位電圧 | 300V | UL2464スペック |
| 準拠性 | RoHS2です0 | 環境に優しい |
応用分野
This cable assembly is widely used in: このケーブルアセンブリは広く使用されています
プロのオーディオ機器
ミキサー,アンプ,マイク
ステージと照明制御システム
AV統合システム
放送・メディア・システム
カメラパワー/コントロール アダプター
フィールド記録機器
シグナルルーティングパネル
産業・自動化システム
センサーと制御信号線
テスト&測定装置
OEM equipment wiring harnesses オールインワン機器のワイヤリング・ハーネス
カスタマイズオプション
OEM/ODMのニーズを満たすための完全なカスタマイゼーションを提供します.
Cable オプション
長さ: 100mm 10m
ワイヤゲージ:20AWG / 22AWG / 24AWG
ジャケット: PVC / TPU / TPE
カラー: ブラック / グレー / カスタム
コネクタオプション
XLR 男性/女性/4ピン/5ピン
モレックス ミニロック / マイクロフィット / ウルトラフィット
カスタムターミナル クリッピング
追加サービス
ラベル付けとシリアル番号印刷
オーバーモールディング
ブレーディング&シールド
防水 (IP67ハウジングが利用可能)
品質保証
すべてのケーブルは厳格な品質管理システムの下で製造されます:
100%電気テスト
プルフォース&レテンションテスト
クリップ高度検査
Visual QC for molding & termination 模造と終了のためのビジュアルQC
ROHS2.0コンプライアンス
Q1. 工場ですか?
A: はい,私たちは設計と製造の経験の 16 年以上の工場です.
Q2 認証はありますか?
A:はい,ISO9001,ISO14001,TS16949,ISO13485,そしてULの証明書があります
Q3.あなたの専門は?
A: 私たちはアプリケーション要件に応じて製品を設計することができます.
Q4. OEM/ODMの注文は受け付けますか?
A: はい,私たちはOEMとODMの注文を受け入れます. OEMの注文のために,MOQは100pcsです.
MOQは1000 pcsです. 設計によって模具料がかかります.
Q5. 注文を完了するのにどれくらい時間がかかりますか?
A: 小規模な注文と製品のために,準備と配送は3日未満です.
運送時間は選択された方法によって異なります 速さは7日,長さは1ヶ月
注文,材料の準備は 5~21 作業日かかります 量,テストに応じて 1~3
最短は7日 最長は25日
運輸を除いて
Q6.長期顧客が得る追加のサービスは?
A: 新しい製品が注文と一緒に提供され, 市場の可能性をテストすることができます.
追加料金の割引と 低価格で販売します
プロモーション画像のサポート, あなたのロゴを追加すること.
Q7. 保証期間はどのくらいですか?
A: すべてのケーブルは12~36ヶ月保証があります. 大量注文では,0.3%~0.5%を提供します.
追加バックアップユニット. 例えば, 1000個を注文すると 1003個が含まれます.
5 pcs 以上の欠陥と欠陥率は 0.1% 以下です 写真は販売チームにご連絡ください
次の注文で商品を交換するか 返金します
Q8.無料のサンプル注文は受けますか?
A: はい,サンプルオーダーはサポートされています.
コストは含まれていません.
どうやって連絡する?
詳細は下記で送れ!
無料のサンプルと最高の価格が待っています
商品が見つからない場合は ウェブサイトでご連絡ください
品質と価格で同じ商品を 調達するのに役立ちます
問い合わせを直接私たちに送ってください.
