起源の場所:
中国
ブランド名:
Customization
証明:
UL ，ISO13485 , ISO9001.2005 , ISO14001
モデル番号:
A3E_TOF 25 ピン DF36 シールド ケーブル アセンブリ
A3E_TOF 25ピンDF36シールドケーブルアセンブリ
– カスタムOEMソリューション
A3E_TOF 25ピンDF36シールドケーブルアセンブリ:

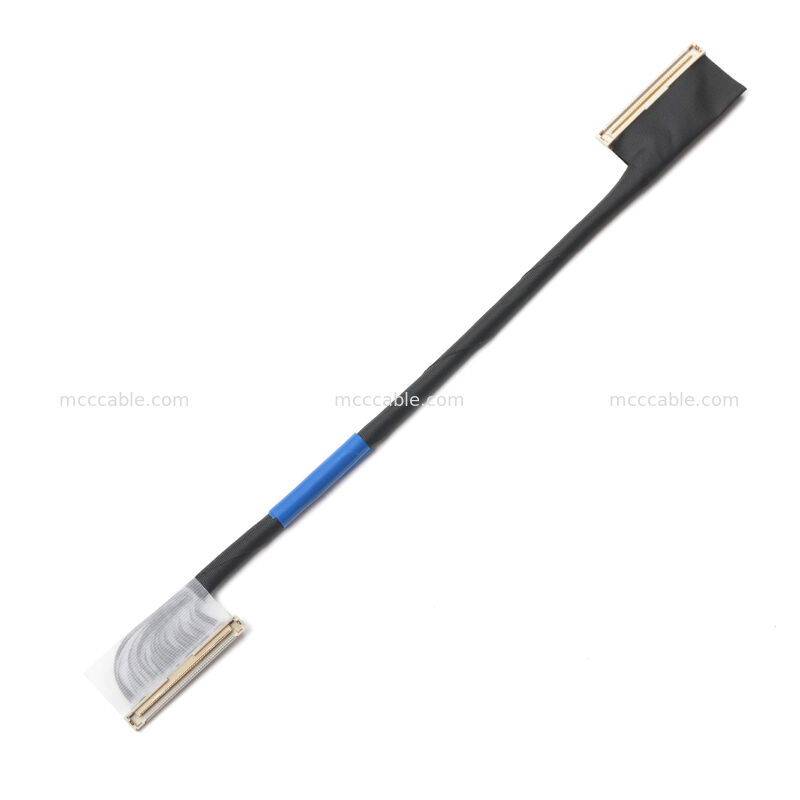

25ピンDF36コネクタケーブルアセンブリ

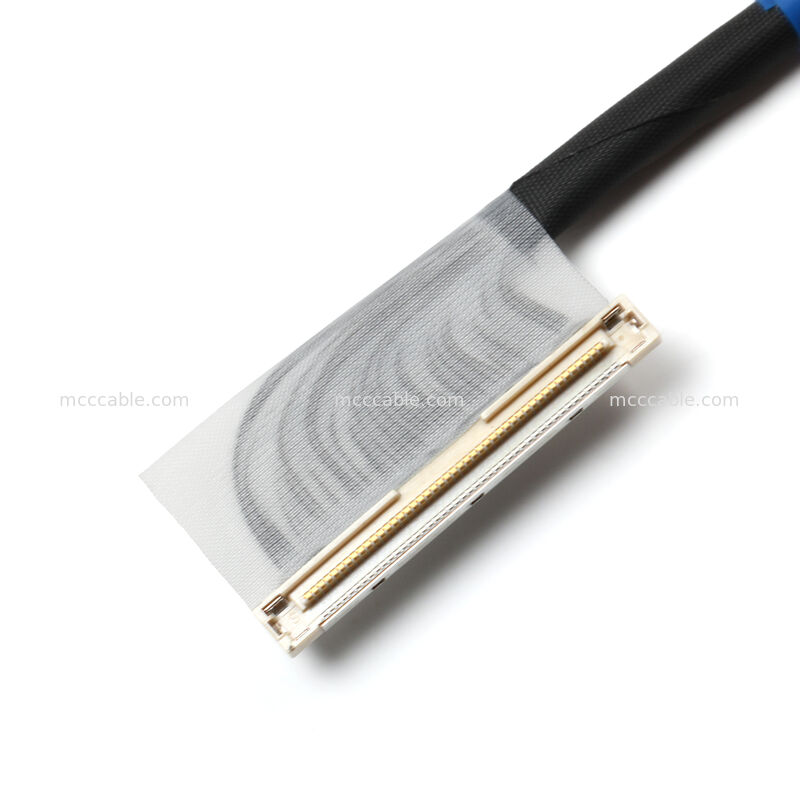

金属シールドシェル、面実装のDF36-25P-0.4SDコネクタを搭載
安定したボード間接続を実現。
インピーダンス制御と高い信号完全性

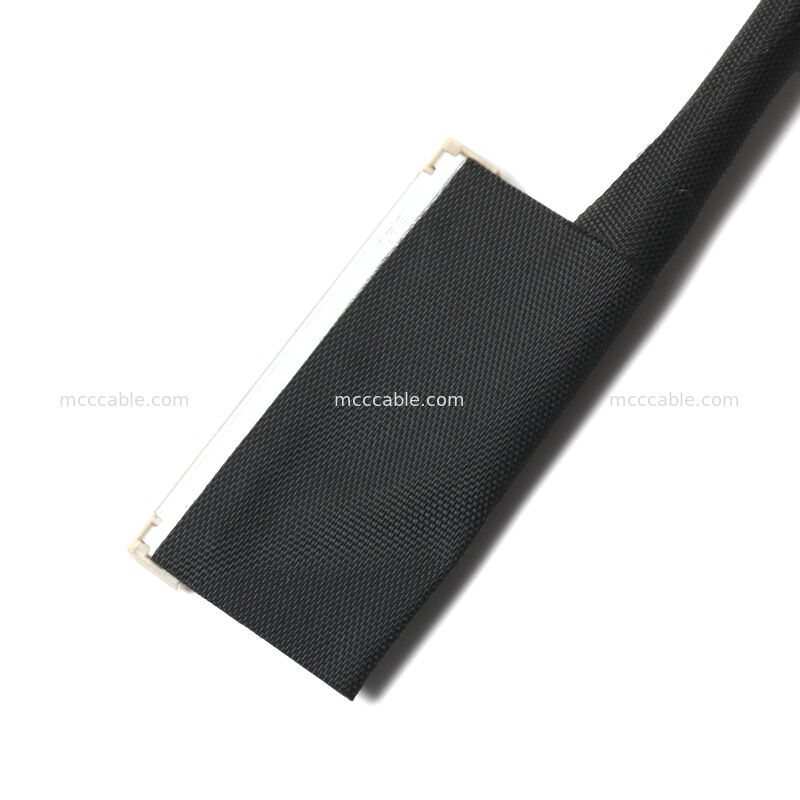

フラットシールドと導電性テープで設計、特性インピーダンス50Ω ±10%、
±8Ωを超える不連続性なし（TDRテスト済み）。
超微細AWG44ワイヤ構造
UL1911 AWG44ワイヤを使用し、精密さと柔軟性を必要とするコンパクトな電子アセンブリに最適化。
EMIシールドと信頼性の向上

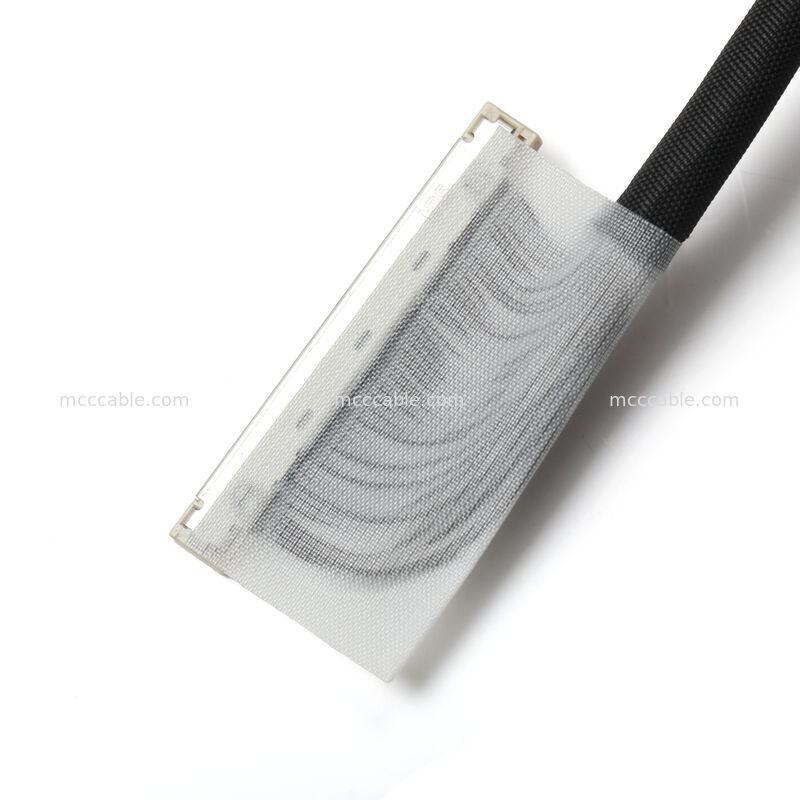

導電性テープ、シールドプリーツ構造、UV樹脂補強（≤1 mm）により、
優れたEMI保護と機械的耐久性を確保。
IPC-WHMA-A-620D Class 2に準拠してテスト済み
導通、絶縁抵抗（≥50 MΩ @100V）、および絶縁耐力
（AC120V / 1秒）について完全にテスト済み。
A3E_TOF 25ピンDF36シールドケーブルアセンブリ製品説明:
このA3E_TOF 25ピンシールドケーブルアセンブリは、安定した信号伝送とコンパクトな設計を必要とする高密度電子機器向けに設計されています。
このアセンブリは、金属シールドが組み込まれたHirose DF36シリーズ0.4 mmピッチコネクタと、AWG44超微細ワイヤおよびフラットシールド構造を特徴としています。導電性テープと制御されたシールド厚さにより、柔軟性を維持しながらEMI性能が向上します。
各ケーブルは、IPC-WHMA-A-620D Class 2規格に準拠して製造され、絶縁抵抗、絶縁耐力、導通、インピーダンス検証を含む完全な電気テストを受けています。
TOFセンサー、組み込みモジュール、およびコンパクトPCB相互接続アプリケーションに最適です。
A3E_TOF 25ピンDF36シールドケーブルアセンブリ仕様:
項目
仕様
製品名
A3E_TOFシールドケーブルアセンブリ
コネクタタイプ
DF36-25P-0.4SD + DF36-25P-SHL
| ピン数 | 25ピン |
|---|---|
| ピッチ | 0.4 mm |
| ワイヤタイプ | UL1911 AWG44 |
| シールド | フラットシールド+導電性テープ |
| インピーダンス | 50 Ω ±10% |
| 絶縁抵抗 | ≥50 MΩ (DC 100V) |
| 絶縁耐力 | AC 120V、1秒 |
| 規格 | IPC-WHMA-A-620D Class 2 |
| アプリケーション | TOFモジュール、センサーインターフェース、コンパクト電子機器 |
| A3E_TOF 25ピンDF36シールドケーブルアセンブリアプリケーション: | Time-of-Flight（TOF）センサーモジュール |
| 組み込みカメラおよびセンシングシステム | コンパクトPCB相互接続 |
| 産業用および民生用電子機器アセンブリ | Sino-Mediaは、専門のケーブルアセンブリメーカーです。最先端の |
自動化設備、高品質の原材料、堅牢な品質保証システム、
および熟練した技術チームを活用して、高品質でカスタムのケーブルとハーネス
コンポーネントを少量で提供しています。当社のエンジニアリング、生産、品質管理
チームは、これらのユニークなコンポーネントの卓越性を保証します。当社の使命は、
製品品質を継続的に向上させ、顧客のニーズを満たし、使用および推奨する
材料に関する専門知識を維持することです。顧客満足への献身が、
会社の継続的な成長を促進します。
