起源の場所:
中国
ブランド名:
Customization
証明:
UL ，ISO13485 , ISO9001.2005 , ISO14001
モデル番号:
IDC フラットリボンケーブル組立

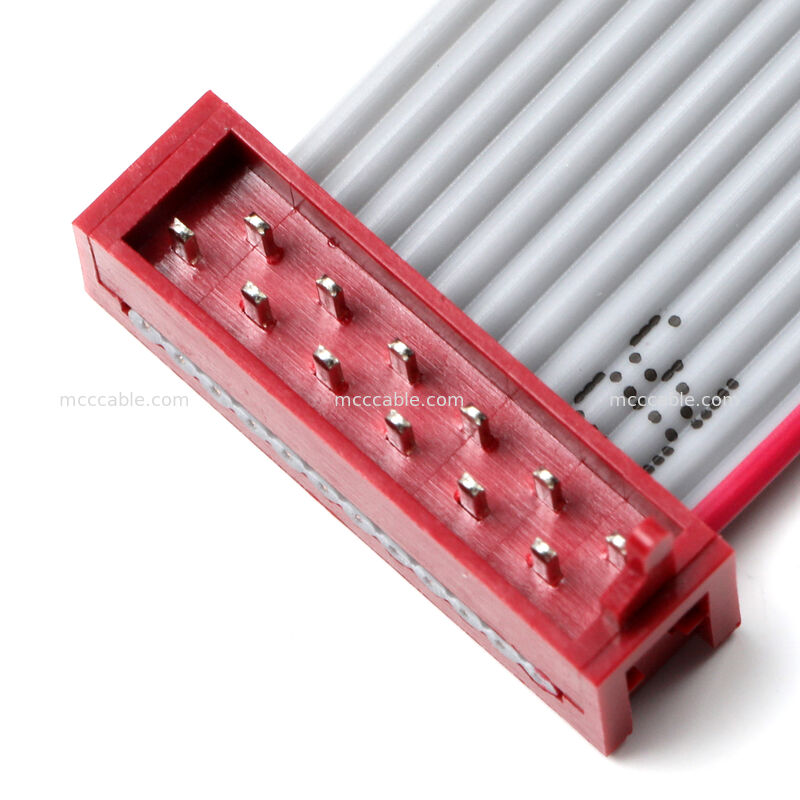

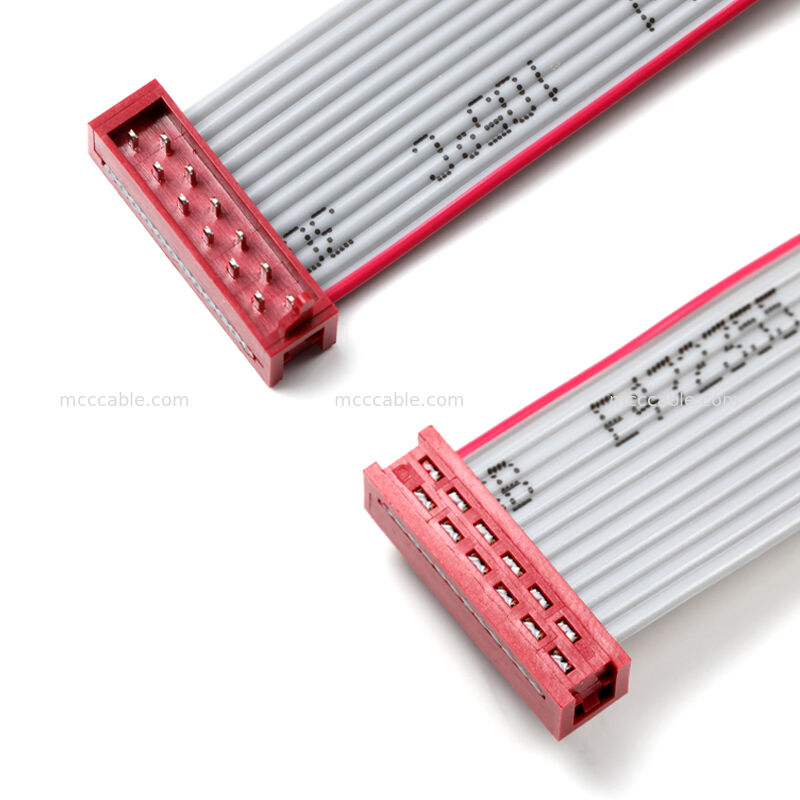

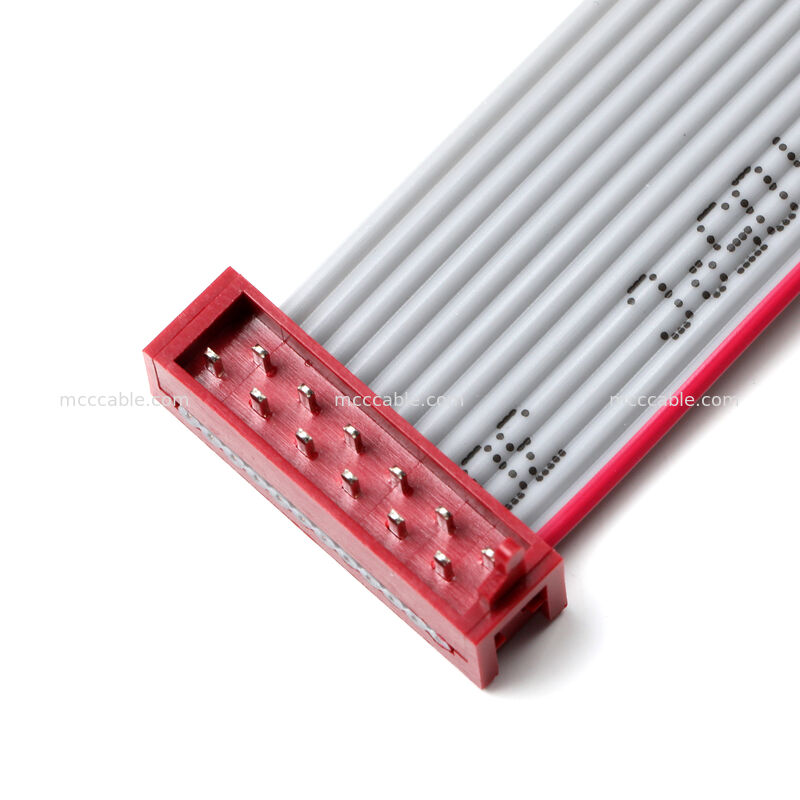

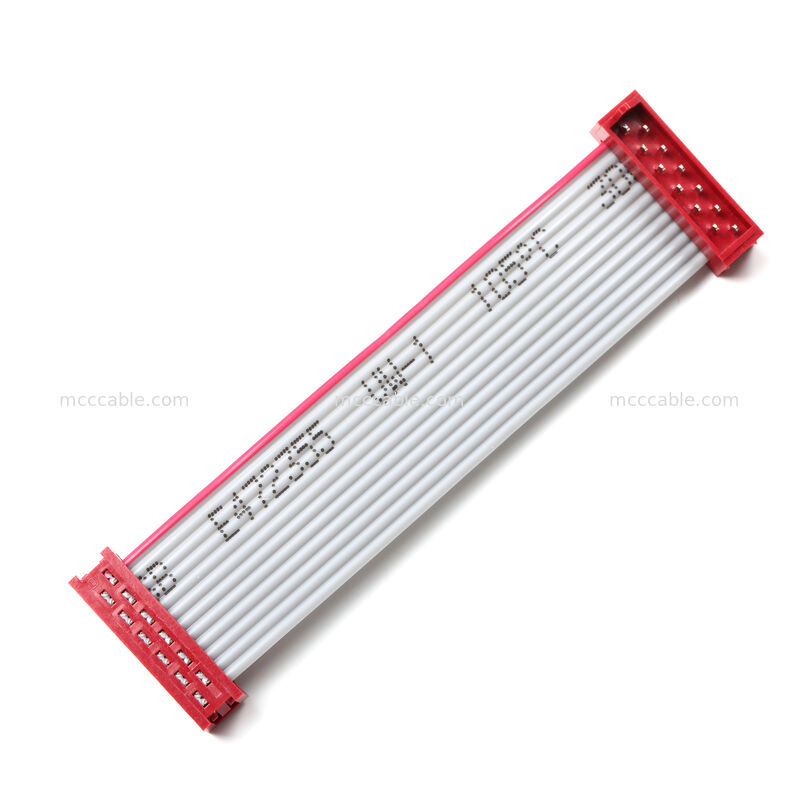

IDCフラットリボンケーブルアセンブリ – 2.54 mm デュアルロー
コネクタ、カスタムOEM
IDCフラットリボンケーブルアセンブリ:
このIDCフラットリボンケーブルアセンブリは、
産業、制御、組み込み電子システムにおける信頼性の高い信号伝送のために設計された、カスタムOEM相互接続ソリューションです。
このアセンブリは、デュアルロー2.54 mmピッチIDCコネクタを備えたUL2651フラットリボンケーブルを使用しており、
コンパクトで費用対効果の高いボード間またはボード対デバイス接続を提供します。
特徴的な赤と灰色の導体識別により、設置中の正しい向きが保証されます
とメンテナンス。
ケーブル長、導体数、コネクタ構成、ピン割り当てはすべて、
お客様固有のシステム要件に合わせて完全にカスタマイズ可能です。
IDCフラットリボンケーブルアセンブリの主な特徴:
フラットリボンケーブル構造
並列導体により、整理されたルーティングと一貫した電気的性能が実現します。
2.54 mmデュアルローIDCコネクタインターフェース
幅広い制御および産業用電子機器に適した業界標準ピッチ。
色分けされた導体識別
赤いエッジ導体は、迅速な向きとエラーのない設置をサポートします。
圧入IDC終端
絶縁変位接続により、はんだ付けなしで安定した電気的接触が保証されます。
カスタムOEM製造
お客様の図面とアプリケーションのニーズに合わせて設計および製造されています。
IDCフラットリボンケーブルアセンブリの一般的な用途:
産業用制御システム
組み込みコントローラーボード
計測器および試験装置
電子デバイスの内部配線
カスタムOEM電子アセンブリ
IDCフラットリボンケーブルアセンブリの技術仕様:
| パラメータ | 説明 |
|---|---|
| 製品タイプ | IDCフラットリボンケーブルアセンブリ |
| ケーブルタイプ | UL2651フラットリボンケーブル |
| ワイヤゲージ | 28 AWG |
| 導体数 | カスタム（例：10コア） |
| ケーブルピッチ | 1.27 mm |
| コネクタタイプ | デュアルローIDCプラグコネクタ |
| コネクタピッチ | 2.54 mm |
| コネクタの位置 | カスタム（例：2×5） |
| ケーブル長 | カスタム（例：70 mm ±2 mm） |
| 定格電圧 | 300 V |
| 動作温度 | −40 °C ～ +105 °C |
| 電気試験 | 100%オープン/ショート/断続テスト |
| 絶縁抵抗 | ≥10 MΩ @ 300 V DC |
| 接触抵抗 | ≤1.0 Ω |
| コンプライアンス | RoHS準拠 |
| 製造モード | カスタムOEM生産 |
IDCフラットリボンケーブルアセンブリのカスタマイズオプション:
ケーブル長と導体数
コネクタの位置、向き、キーイング
シングルエンドまたはデュアルエンドIDC終端
ピン配置と信号割り当て
ラベリング、シリアル化、およびパッケージング
プロトタイプから量産まで、エンジニアリングサポートが利用可能です。
Sino-Mediaは、専門のケーブルアセンブリメーカーです。最先端の
自動化設備、プレミアム原材料、堅牢な品質保証システム、
そして、高品質でカスタムのケーブルとハーネスを提供するための熟練した技術チーム
少量でコンポーネントを提供します。当社のエンジニアリング、生産、品質管理
チームは、これらのユニークなコンポーネントの卓越性を保証します。当社の使命は、
製品の品質を継続的に向上させ、お客様のニーズを満たし、専門知識を維持することです
私たちが使用し、推奨する材料について。お客様の満足への献身が、
会社の継続的な成長を促進します。
Q1. 工場ですか？
A:はい、16年以上の設計と製造の経験があります！
Q2. 何か認証はありますか？
A:はい、IS09001、ISO14001、TS16949、ISO13485、UL認証があります。
Q3. 私たちの専門は何ですか？
A:アプリケーションに基づいて製品を設計できます。
Q4. OEM/ODM注文を受け入れますか？
A: はい、OEM/ODM注文を受け入れます。OEM注文の場合、MOQは100個です。ODM注文の場合、MOQは
1000個です。金型費用は設計に応じて請求されます。
Q5. 注文を完了するのにどのくらい時間がかかりますか？
A: 小さな注文と在庫のある製品の場合、準備と配送に3日未満かかります
り、出荷時間はクライアントの選択によって異なり、最短7日、最長1か月です。
大きな注文の場合、材料の準備、生産など、すべてのことを確認する必要があるため、このプロセス
手順は、注文数量に応じて5〜21営業日、テスト1〜3営業日、
そして最後に、梱包1日、最短7日、最長25日（出荷なし）です。
Q6. 長期的なクライアントとして、他にどのようなサービスを受けられますか？
1. 新しい製品は注文と一緒に提供されるため、市場での潜在的な製品かどうかを確認できます
それを促進し、あなたはあなたの地区で製品を再販する権利を持っています。
2. 追加料金割引、少量での製品購入時のより安い価格。
3. プロモーション画像に関する支援を提供し、クライアントのロゴで画像を作成できます
Q7. ケーブルの保証期間はどのくらいですか？不良品または不良品の場合、どのように利益を保護しますか？
A: 当社のケーブルはすべて12〜36か月の保証付きで販売されており、大量注文の場合、0.3％を提供します
注文と一緒に送信された不良品のバックアップとして0.5％、つまり1000個注文した場合、100個を取得できることを意味します
バックアップ付きの3個。5個以上の不良品があり、0.1％未満の場合は、販売に連絡して
画像を提供し、新しい注文または払い戻しによる交換という形で問題を解決します。
Q8. 無料サンプル注文を受け入れますか？
A: はい、サンプル注文がサポートされており、一部のサンプルは出荷運賃を除いて無料で提供できます。
