起源の場所:
中国
ブランド名:
Customization
証明:
UL ，ISO13485 , ISO9001.2005 , ISO14001
モデル番号:
マイクロ同軸ケーブルアセンブリ

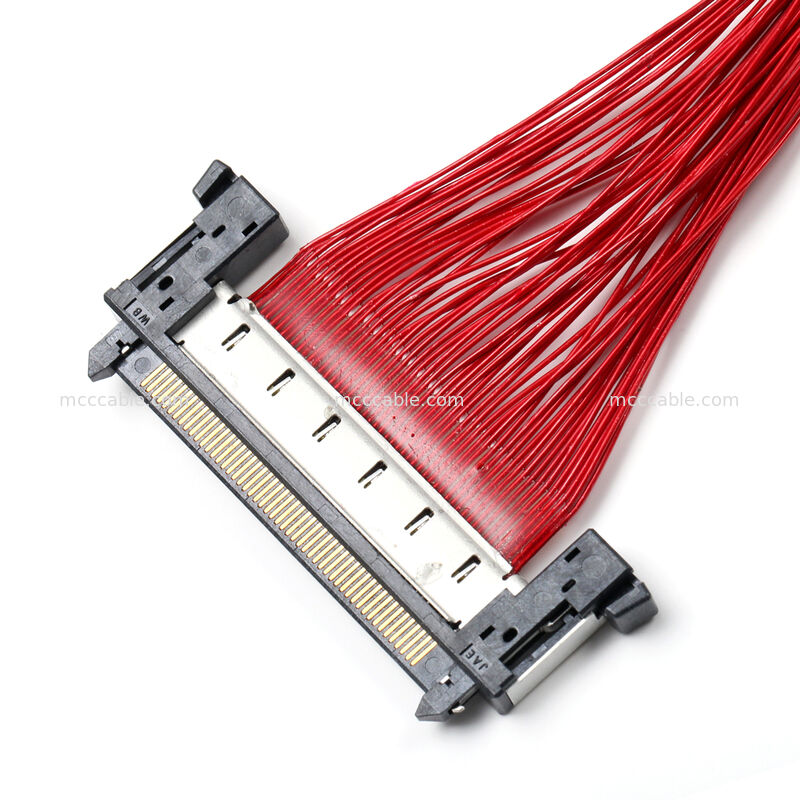

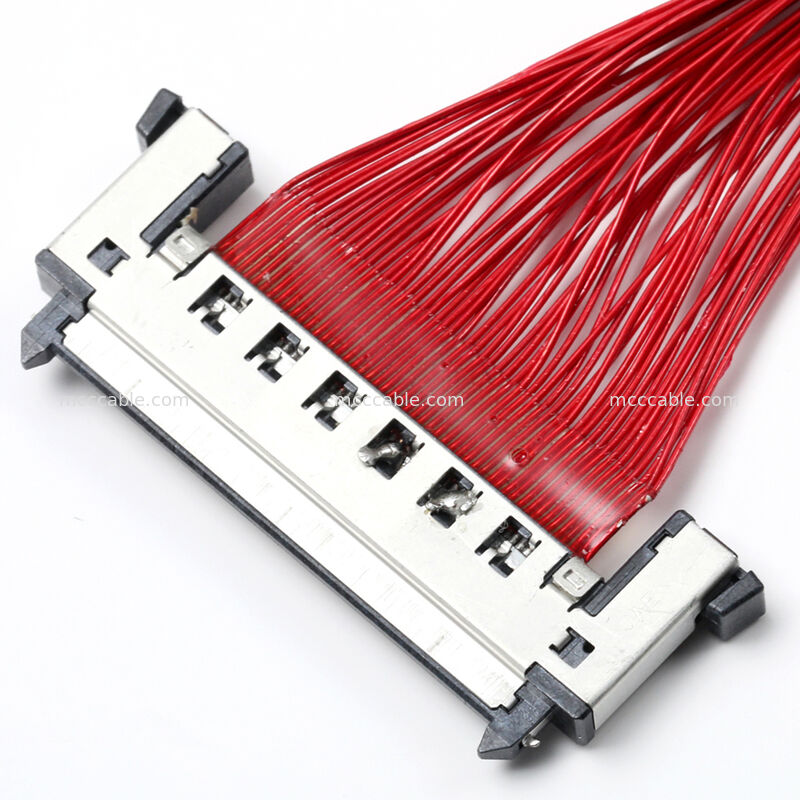

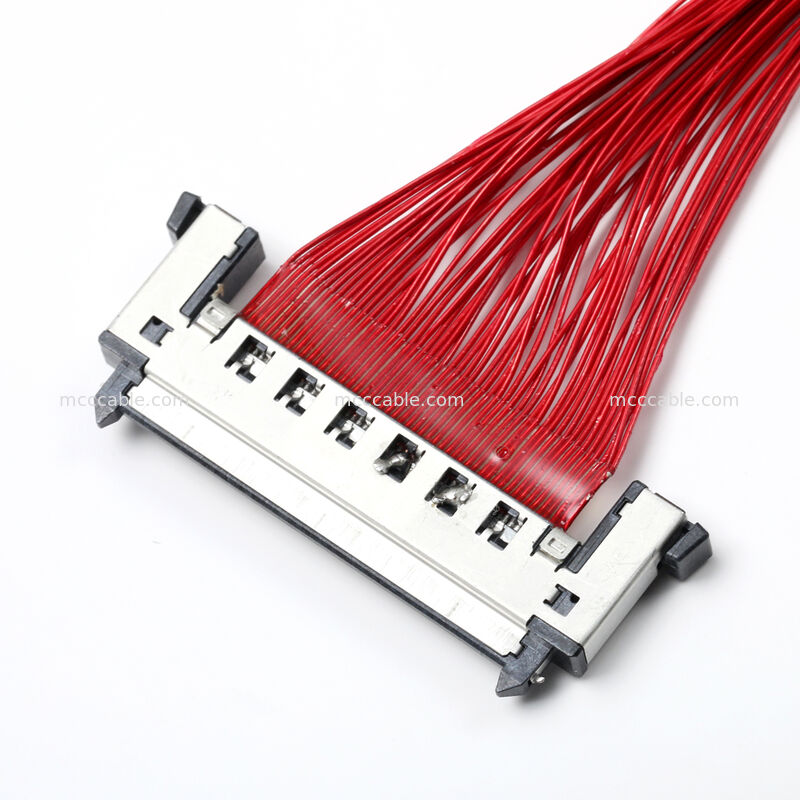

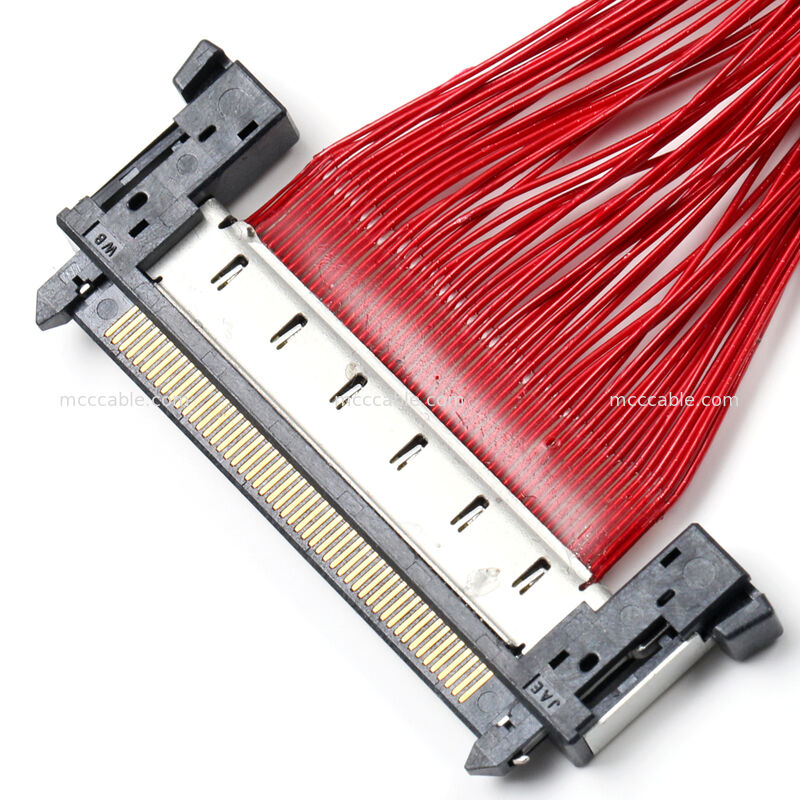

FI-RE51CLコネクタ付きマイクロコアシアルケーブル組成
オーダーメイド OEM 高速接続
FI-RE51CLコネクタ付きマイクロコアシアルケーブル組成:
FI-RE51CLコネクタを搭載したこのマイクロコアキシャルケーブルアセンブリは,カスタムOEMインターコネクトです
高密度電子システム向けに設計されたソリューション
延長ケーブル長さ
組み立ては UL1354 36 AWG マイクロ同軸線を活用し,並列ファンアウトに配置
構造が整っていて,0.5mmのピッチ,51ポジションの薄ピッチのボードレベルのコネクタで終わります.
拡張可能な織り柄の袖と強化された終端エリアは機械的保護を提供します
EMIの制御と長期的信頼性
ケーブルの長さ,ピンアウト,シールド方法,およびコネクタの向きは,完全にカスタマイズすることができます
独自のシステム要件を満たす.
マイクロコアシアルケーブル組成 鍵となる特徴:
36 AWG マイクロコアシアルワイヤ構造
個々の同軸導体によって交差音が減り,制御されたインペデンスが維持される.
FI-RE51CL 細角接続インターフェイス
0.5mmのピッチ,51ポジションの設計で,高密度のボードレベルの接続に適しています.
長距離信号能力
延長ケーブル長度 (例:1.5m) で安定した伝送のために最適化.

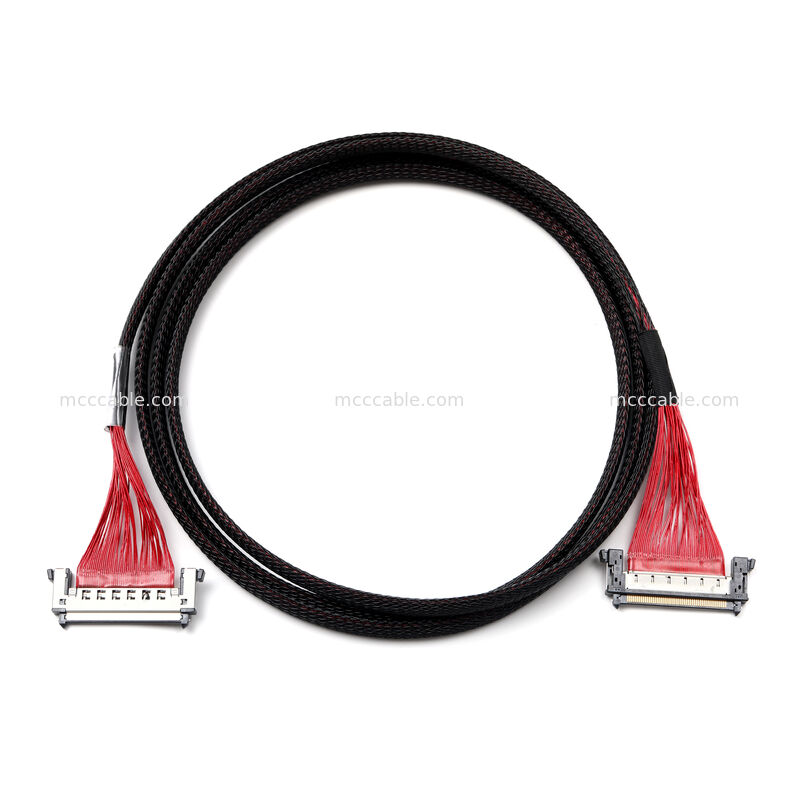

帯状 袖 の 保護
拡張性のあるポリエステルブレイドは 磨き耐性やケーブル管理を向上させます
強化された終了設計
耐久性 を 向上 さ せる 紫外線 粘着剤,アセテート テープ,機械 的 ストレス 緩和 剤
オーダーメイドOEM製造
顧客の図面,電気要件,アプリケーションの制約に従って作られています
マイクロコアシアルケーブル組立 典型的な用途:
組み込みディスプレイ・画像システム
産業用視覚・センサー機器
高密度制御・処理モジュール
医療機器と電子機器
オーダーメイドのOEM電子組件
マイクロコアシアルケーブル組装 テクニカル仕様
| パラメータ | 記述 |
|---|---|
| 製品タイプ | マイクロコアシアルケーブル組成 |
| コネクタモデル | FI-RE51CL |
| コネクタピッチ | 0.5mm |
| ポジション数 | 51 |
| ワイヤの種類 | UL1354 マイクロコアシアルケーブル |
| ワイヤー・ゲージャー | 36 AWG |
| 定数インペデンス | 33 Ω (典型的な) |
| ケーブルの長さ | オーダーメイド (例:1500 mm ±20 mm) |
| シールド | 単一のコアックス + 編み込まれた外袖 |
| 外部 の 保護 | 拡張性のあるポリエステルで編み込まれた袖 |
| 電気試験 | 100% オープン/ショート/インターミテンステスト |
| 導体抵抗 | ≤3 Ω |
| 断熱抵抗 | ≥10 MΩ @ 200 V DC |
| 準拠性 | RoHS に準拠する |
| 製造モード | オーダーメイドOEMデザイン&生産 |
マイクロコアシアルケーブル組立 調整オプション:
ケーブル長さと路線配置
同軸線数
接続器の向きと交配配置
ピン割り当てと信号グループ化
遮蔽とスリーブオプション
ラベル付け,配列化,包装
設計の検証から量産までエンジニアリングサポートが提供されています
シノメディアはケーブル組成の 専門メーカーです
自動化設備,高級原材料,堅牢な品質保証システム
高品質のカスタムケーブルとハーネスを提供する熟練した技術チーム
私たちのエンジニアリング,生産,品質管理
このユニークなコンポーネントの卓越性を保証します. 私たちの使命は,
顧客のニーズを満たし,専門知識を維持する
顧客満足感への献身は
継続的な成長です
Q1. 工場ですか?
A:はい,私たちは設計と製造の経験が16年以上あります!
Q2 認証はありますか?
A:はい,IS09001,ISO14001,TS16949,ISO13485,UL CERIFIEDがあります
Q3 私たちの専門は?
A:私たちはアプリケーションで製品を設計することができます.
Q4. OEM/ODMの注文は受け付けますか?
A: はい,私たちはOEM/ODMの注文を受け入れます.OEMの注文では,MOQは100pcsです.ODMの注文では,MOQは100pcsです.
1000PCs. 模具料はデザインに応じて請求されます.
Q5. 注文を完了するのにどれくらい時間がかかりますか?
A: 小規模な注文と ストックにある製品では,準備と配達に 3 日未満かかります
最短7日 最長1ヶ月です 顧客が選択する時間です
材料の準備,生産,このプロ
注文数量によって 5~21 営業日,テストは 1~3 営業日,
最短は7日 最長は25日 送料なし
Q6.長期顧客として,他のどんなサービスを得ることができますか?
1市場での潜在的製品であるかどうかを確認することができます.
商品を販売する権利を持つことができます.
2追加料金の割引,より少ない量で製品を購入するより安い価格.
3顧客のロゴで画像を作ることができます.
Q7. ケーブルの保証期間はどのくらいですか? ケーブルが欠陥または欠陥がある場合は,どのようにあなたの利益を保護しますか?
A: すべての私たちのケーブルは,12-36ヶ月保証で販売されています. そして,大量注文では,我々は0.3%を提供します.
1000PCを注文すると,あなたは100を得ることができます.
3pcs 備蓄. 5pcs より欠陥を取得した場合, 0.1%未満, 販売と連絡してください
新しい注文または返金で交換する方法であなたの問題を解決します.
Q8.無料のサンプル注文は受け付けますか?
A: はい,サンプル注文はサポートされています. 運送料を除く無料のサンプルも提供できます.
