起源の場所:
中国
ブランド名:
Customization
証明:
UL ，ISO13485 , ISO9001.2005 , ISO14001
モデル番号:
IDC 4 ピン シールド ケーブル アセンブリ
IDC 4ピンシールドケーブル組
オーダーメイド OEM インターコネクト
IDC 4ピンシールドケーブル組:
このIDC 4ピンシールドケーブルアセンブリは,OEMインター接続のために設計されたカスタムです
安定した低電圧信号伝送を必要とする産業および制御アプリケーション,および
機械的な信頼性

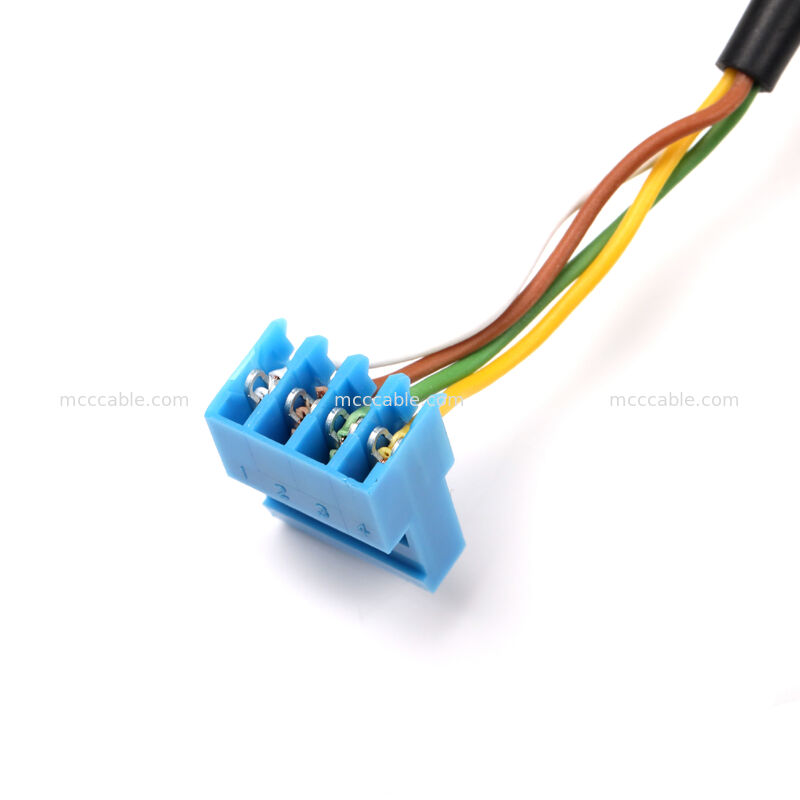

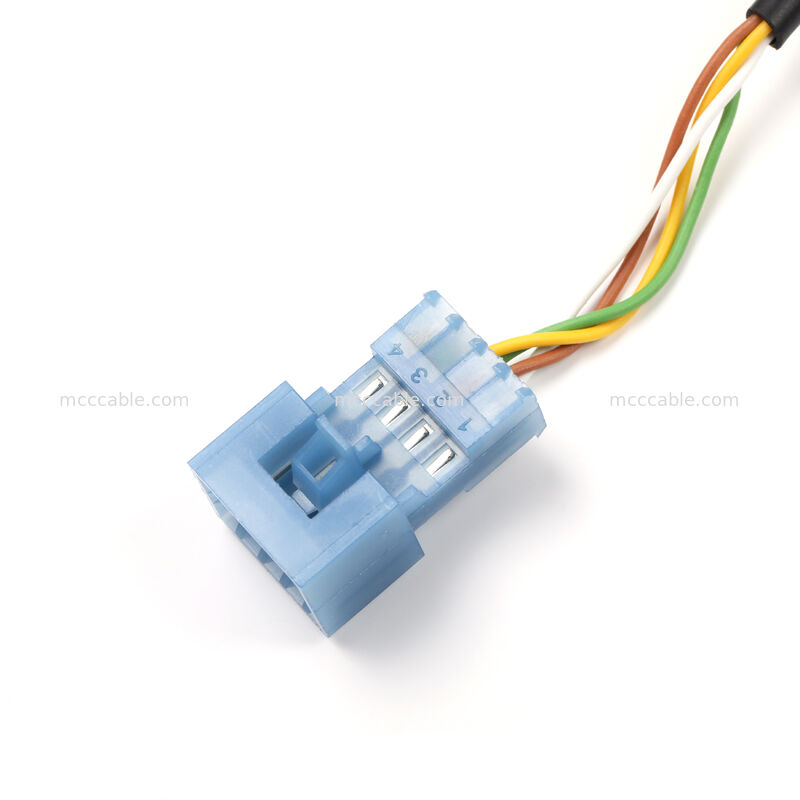

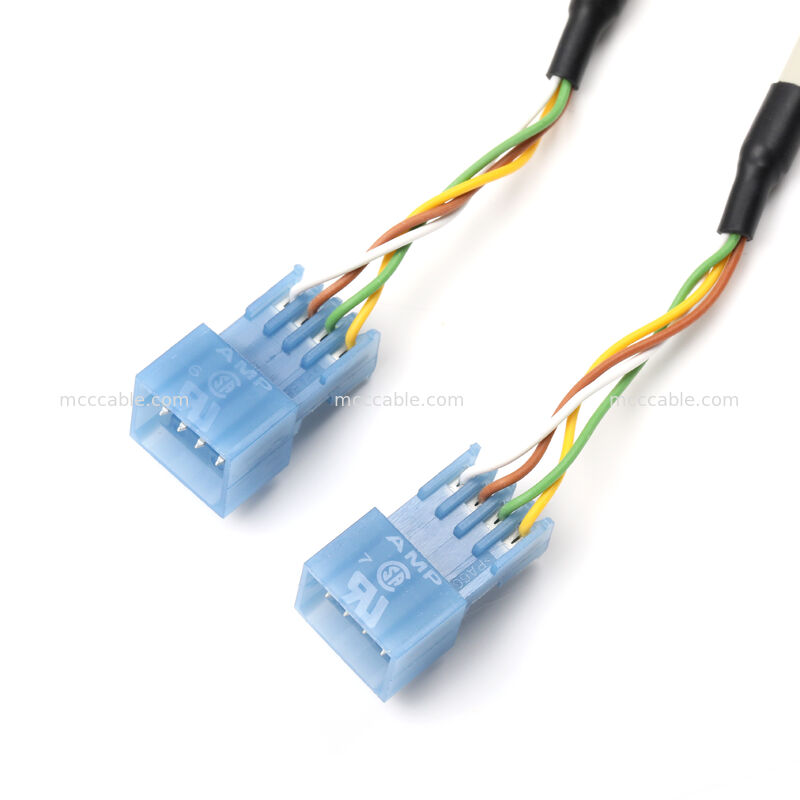

組装は4ポジションのIDC女性および男性接続器 (3-647002-4モデル)
3-640442-4) を LIYCY 4コア シールドケーブルでアルミマイラーホイールで終了
そして 編みられたシールドです
熱縮小管と制御された減圧ゾーンは固定または固定された環境でも耐久性を保証します.
半動力装置
ケーブルの長さ,ピン割り当て,ワイヤの色,およびラベルは,完全に
顧客の図面とシステム要件に
IDC 4ピンのシールドケーブル組 鍵となる特徴:
4 ポジション IDC コネクタ インターフェース
コンパクトなIDC端末で,信頼性の高い隔離移動接触を可能にします.
女性から男性への配置
直接のボード・トゥ・ボードまたはモジュール・トゥ・モジュール相互接続のために設計されている.
遮断された多核ケーブル構造
アルミニウム マイラーホイル + 帯状シールド EMI と外部のノイズを減らす
26 AWG 缶詰銅導体
安定した電気性能と一貫したクリップ品質.
熱縮縮強化端
ストレスの軽減と長期間の機械的保護が向上します
オーダーメイドOEM製造
厳格に設計され 顧客の図面や 設計図や テストの要求に準拠しています
IDC 4ピンシールドケーブル組 典型的な用途:
産業用制御システム
センサーとアクチュエータの配線
組み込み電子モジュール
自動化機器と計測装置
低電圧信号帯
IDC 4ピンのシールドケーブル組 テクニカル仕様:
| パラメータ | 記述 |
|---|---|
| 製品タイプ | IDC シールドケーブル組 |
| コンネクタA | 4ピンのIDC 女性,モデル3-647002-4 |
| コネクタB | 4ピンIDC 男性 3-640442-4モデル |
| 接触材料 | 缶詰銅 |
| ワイヤの種類 | LIYCY 4C × 0.14 mm2 |
| 導体計 | 26 AWG |
| シールド | アルミマイラー + 編みられたシールド |
| 外径 | 約4.5mm |
| ケーブルの長さ | 1500 mm ±20 mm (カスタマイズ可能) |
| ワイヤの色 | 白 / 茶色 / 緑 / 黄色 |
| 断熱抵抗 | ≥20 MΩ @ DC 200 V |
| ハイポットテスト | AC 200V / 0.1s |
| 接触抵抗 | ≤3 Ω |
| 電気テスト | 100% オープン/ショートテスト |
| 準拠性 | RoHS に準拠する |
| 製造モード | オーダーメイドOEM生産 |
IDC 4ピンシールドケーブル組装 設定オプション:
ケーブルの長さとジャケットの材料
接続者の性別と志向
ピン割り当てとワイヤの色配列
遮断構造 (フィルム / ブラッド / 組み合わせ)
熱収縮長さとラベルの含有量
梱包と配列化
試作品から大量生産まで 技術サポートが提供されています
シノメディアはケーブル組成の 専門メーカーです
自動化設備,高級原材料,堅牢な品質保証システム
高品質のカスタムケーブルとハーネスを提供する熟練した技術チーム
私たちのエンジニアリング,生産,品質管理
このユニークなコンポーネントの卓越性を保証します. 私たちの使命は,
顧客のニーズを満たし,専門知識を維持する
顧客満足感への献身は
継続的な成長です
Q1. あなたは製造業者ですか?それとも取引会社ですか?
A: 私たちは,ケーブル設計で 16 年以上の経験を持つプロフェッショナルメーカーです
製造業です
Q2.どんな資格を持っていますか?
A: 私たちの工場はISO9001,ISO14001,TS16949,ISO13485とULで認証されています
安定した品質と国際基準の遵守
Q3.あなたの主な強みは何ですか?
A: 私たちは,アプリケーションベースの設計に特化した, オーダーメイドケーブルと配線を提供
顧客特有のニーズに合わせたソリューション
Q4. OEMとODMサービスをサポートしていますか?
A: はい,OEMとODMの両方が利用できます.
OEM注文: 最低注文量 (MOQ) は100個
ODM注文: MOQは1000pcsです
模具料金は,実際の設計と開発要件に基づいて請求されます.
Q5. あなたの生産リードタイムは何ですか?
A:小規模注文または在庫の商品: 3日以内に準備および出荷. 送料時間
選択した方法によって 7 日から 1 ヶ月間です.
大量注文: 生産のリードタイムは 5~21 営業日です.
試験に1日3日,包装に1日. 総配送時間は通常7日25日です.
運輸を除いて
Q6. 長期パートナーにはどのような追加的な利点がありますか?
A: 長期顧客は,以下を享受しています.
新製品リリースへのアクセス,早期市場試験と地域再販売を可能にする
機会
追加的な割引とより競争力のある価格設定,小規模な注文量でも
宣伝画像やロゴのカスタマイズを含むマーケティングサポート
Q7. 保証方針とは?品質問題はどう処理されますか?
A: すべてのケーブル製品には12~36ヶ月保証があります.
大量注文では 備蓄として0.3%~0.5%の追加ユニットを提供しています
1000 pcsの注文には最大1003 pcsが含まれます.
欠陥率が0.1%未満の場合は
交換または販売で問題を解決します.
返金する
Q8.無料のサンプルをお持ちですか?
A: はい,サンプル注文はサポートされています.いくつかのサンプルは,無料提供することができます.
輸送費を除いて
