起源の場所:
中国
ブランド名:
Customization
証明:
UL ，ISO13485 , ISO9001.2005 , ISO14001
モデル番号:
MX3.0 6 ピン ワイヤー ハーネス アセンブリ

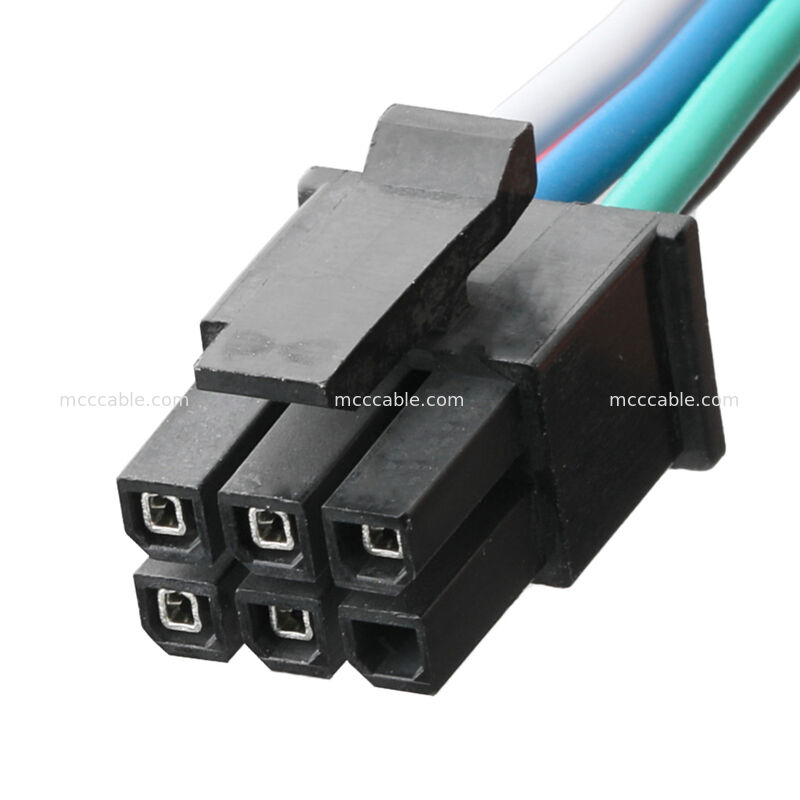

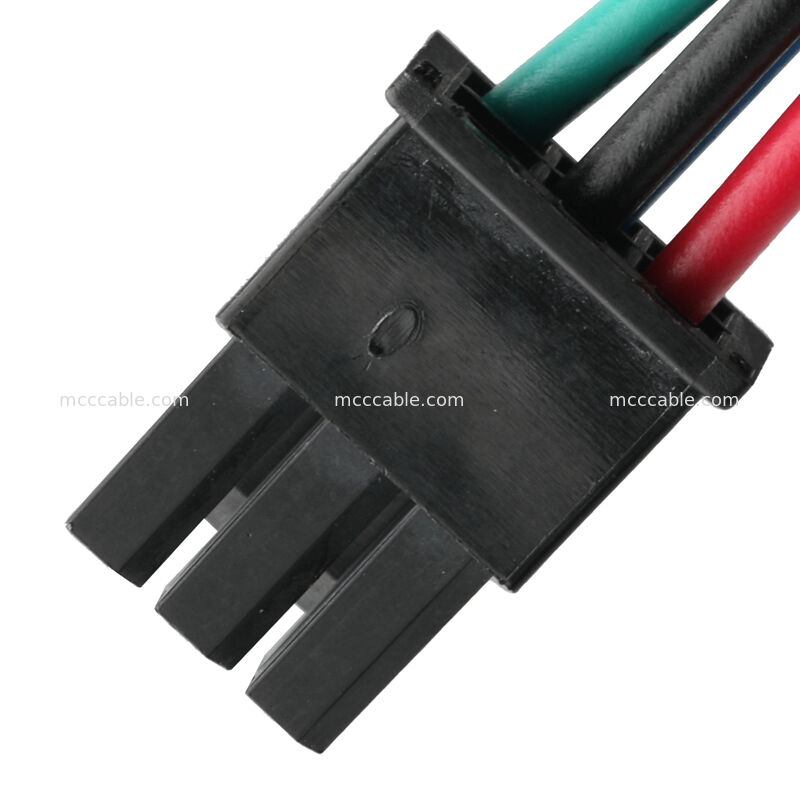

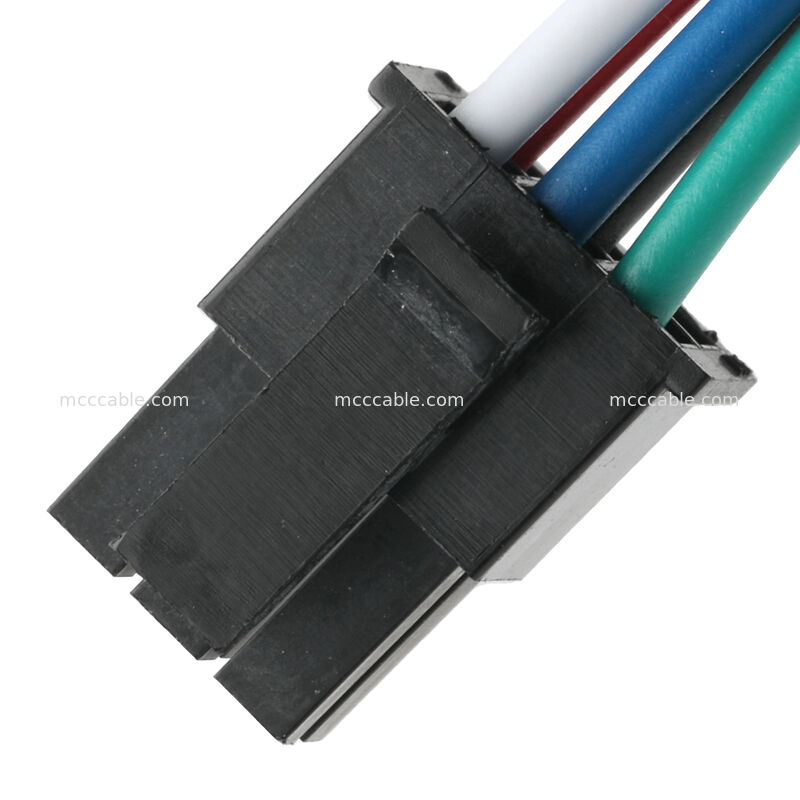

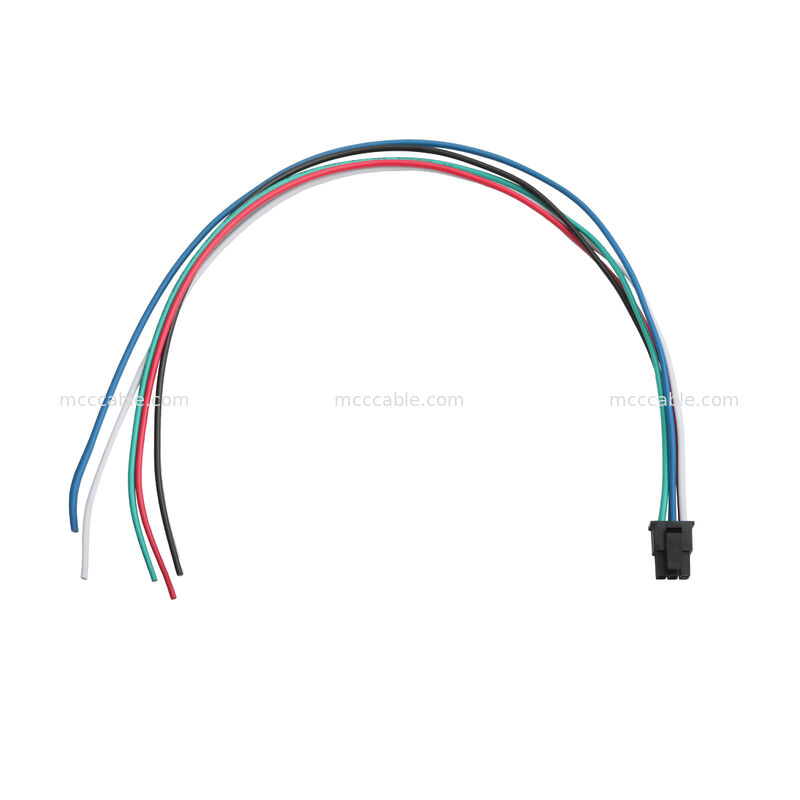

カスタムMX3.0 6ピンワイヤーハーネスアセンブリ（UL1007）
20AWGケーブル
MX3.0 6ピンワイヤーハーネスアセンブリ製品概要：
MX3.0 6ピンワイヤーハーネスアセンブリは、カスタムメイドのケーブルアセンブリで、
小型電子システムにおける安定した電力と信号伝送のために設計されています。
このアセンブリは、3.0mmピッチのMX3.0コネクタ（2×3ピンレイアウト）と、
UL1007 20AWGワイヤを組み合わせ、信頼性の高い電気性能と機械的
耐久性を実現しています。
お客様固有の図面に従って製造されたこのハーネスは、100％電気的に
テストされており、一貫性、安全性、
精度が重要なOEMおよびODMアプリケーションに適しています。
MX3.0 6ピンワイヤーハーネスアセンブリの主な特徴：
MX3.0 2×3ピンコネクタ
3.0mmピッチのMX3.0ハウジングと端子を使用し、確実な嵌合と安定した
接触を保証します。
UL1007 20AWGワイヤ構造
内部配線用途向けに、優れた電流容量と耐久性のある絶縁を提供します。
電気的信頼性の確保
オープン/ショート、ハイポット、絶縁抵抗、接触抵抗についてテスト済み。
精密な長さ制御
標準長：300mm、エンジニアリング図面に従って厳密な公差で製造。
OEM図面ベースの生産
お客様承認済みの図面とピン配置定義に厳密に従って構築。
工場100％テスト
各アセンブリは、出荷前に完全な電気テストを受けます。
MX3.0 6ピンワイヤーハーネスアセンブリの一般的な用途：
家電製品の内部配線
産業用制御モジュール
配電サブアセンブリ
ディスプレイおよび制御ボード
OEM電子機器
カスタム電子ハーネスシステム
MX3.0 6ピンワイヤーハーネスアセンブリの技術仕様：
項目
| 仕様 | 型番 |
|---|---|
| FJ-SONY-23032804 | コネクタタイプ |
| MX3.0、2×3ピン | ピッチ |
| 3.0 mm | ワイヤタイプ |
| UL1007 | ワイヤゲージ |
| 20 AWG | ワイヤ長 |
| 300 mm | 接触抵抗 |
| ≤ 3 Ω | 絶縁抵抗 |
| ≥ 20 MΩ（DC 200 V） | ハイポットテスト |
| AC 100 V / 0.1 s | 電気テスト |
| 100％オープン＆ショートテスト | 動作規格 |
| OEM / カスタム図面 | MX3.0 6ピンワイヤーハーネスアセンブリのカスタマイズオプション： |
ワイヤ長のカスタマイズ
ピン配置ごとのワイヤ色構成
代替ワイヤゲージ（ご要望に応じて）
コネクタブランドの代替（互換性のあるMX3.0シリーズ）
ラベリングまたはマーキングオプション
お客様の要件に応じたパッケージング
Sino-Mediaは、専門のケーブルアセンブリメーカーです。最先端の
自動化設備、高品質の原材料、堅牢な品質保証システム、
そして熟練した技術チームを活用して、高品質でカスタムのケーブルとハーネス
コンポーネントを少量で提供しています。当社のエンジニアリング、生産、品質管理
チームは、これらのユニークなコンポーネントの卓越性を保証します。当社の使命は、
製品品質を継続的に向上させ、お客様のニーズを満たし、使用および推奨する
材料に関する専門知識を維持することです。お客様の満足への献身が、
会社の継続的な成長を促進します。
Q1. 工場ですか？
A: はい、16年以上の設計および製造経験があります！
Q2. 何か認証はありますか？
A: はい、IS09001、ISO14001、TS16949、ISO13485、UL認証があります。
Q3. 当社の専門は何ですか？
A: アプリケーションに基づいて製品を設計できます。
Q4. OEM/ODM注文を受け付けますか？
A: はい、OEM/ODM注文を受け付けます。OEM注文の場合、MOQは100個です。ODM注文の場合、MOQは
1000個です。金型費用は設計に応じて請求されます。
Q5. 注文を完了するのにどのくらい時間がかかりますか？
A: 小さな注文と在庫のある製品の場合、準備と配送に3日未満かかります。出荷時間はクライアントの選択によります。最短7日、最長1か月です。
大きな注文の場合、材料の準備、生産など、すべてのことを確認する必要があるため、このプロセスには、注文数量に応じて5〜21営業日かかります。テストに1〜3営業日、最終的に梱包に1日かかります。したがって、最短7日、出荷なしで最長25日です。
Q6. 長期的なクライアントとして、他にどのようなサービスを受けられますか？
1. 新しい製品が注文とともに提供されるため、市場での潜在的な製品かどうかを確認し、それを宣伝できます。また、お客様の地区で製品を再販する権利があります。
2. 追加料金割引、少量での製品購入時のより安い価格。
3. プロモーション画像に関する支援を提供し、クライアントのロゴで画像を作成できます。
Q7. ケーブルの保証期間はどのくらいですか？不良品または欠陥品の場合、利益を保護するにはどうすればよいですか？
A: 当社のすべてのケーブルは12〜36か月の保証付きで販売されており、大量注文の場合、注文に不良品として0.3％〜0.5％のバックアップを提供します。したがって、1000個注文した場合、1003個のバックアップを入手できます。5個以上の不良品があり、0.1％未満の場合、販売に連絡して画像を提供してください。新しい注文または返金による交換という方法で問題を解決します。
Q8. 無料サンプル注文を受け付けますか？
A: はい、サンプル注文がサポートされており、一部のサンプルは出荷運賃を除いて無料で提供できます。
