起源の場所:
中国
ブランド名:
Customization
証明:
UL ，ISO13485 , ISO9001.2005 , ISO14001
モデル番号:
22AWG UL3239 内部電源配線ハーネス

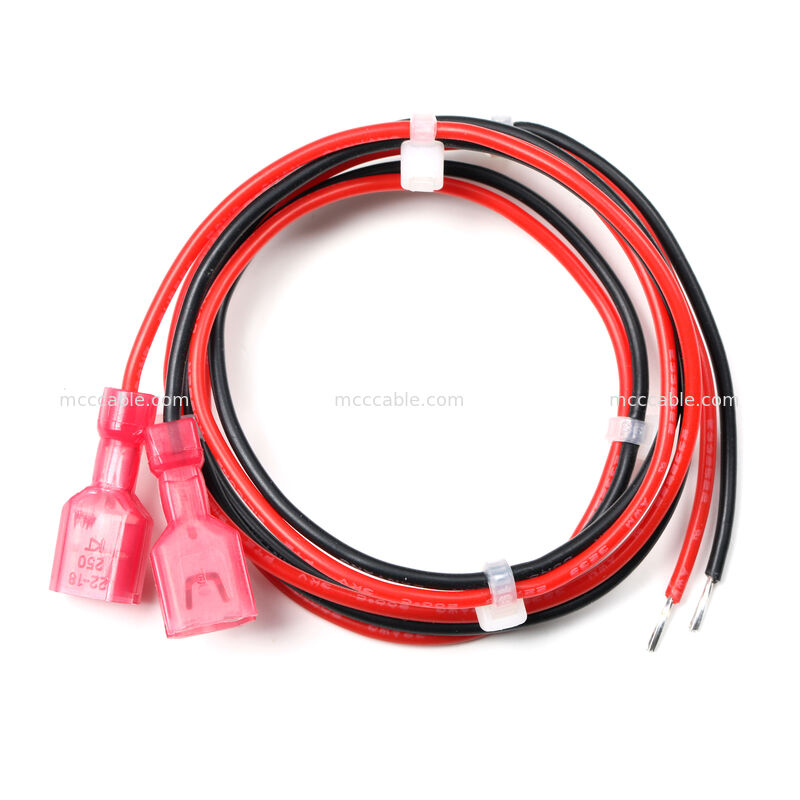

22AWG UL3239 内部電源配線ハーネス、完全絶縁
6.3mmメス端子
電源配線ハーネス概要:
この内部電源配線ハーネスは、機器および電気システム内部の信頼性の高い低電圧電気接続のために設計されています。このアセンブリは、UL3239 AWG22銅線を使用しており、内部配線用途に安定した電気性能と優れた耐熱性を提供します。各ワイヤは、完全に絶縁された6.3 x 0.8 mmのメスブレード端子で終端処理されており、確実な電気的接触を確保すると同時に、偶発的な短絡から接続を保護します。ハーネスには赤と黒のワイヤが含まれており、これらは通常、電子システムにおける正極と負極の電源ルーティングに使用されます。ワイヤはナイロンケーブルタイで束ねられ、機器内部の配線レイアウトを整理します。反対側のワイヤ端は剥き出しでハンダ付け可能になっており、内部回路やPCBアセンブリへの簡単な統合が可能です。この電源配線ハーネスは、産業機器、制御システム、電子モジュール、家電製品の内部配線など、安定した電源供給とクリーンなケーブル管理が必要とされる場所で広く使用されています。
電源配線ハーネス構造:
導体: 銅線、AWG22
ワイヤタイプ: UL3239 高温絶縁ワイヤ
ワイヤカラー
赤ワイヤ
黒ワイヤ
終端タイプ

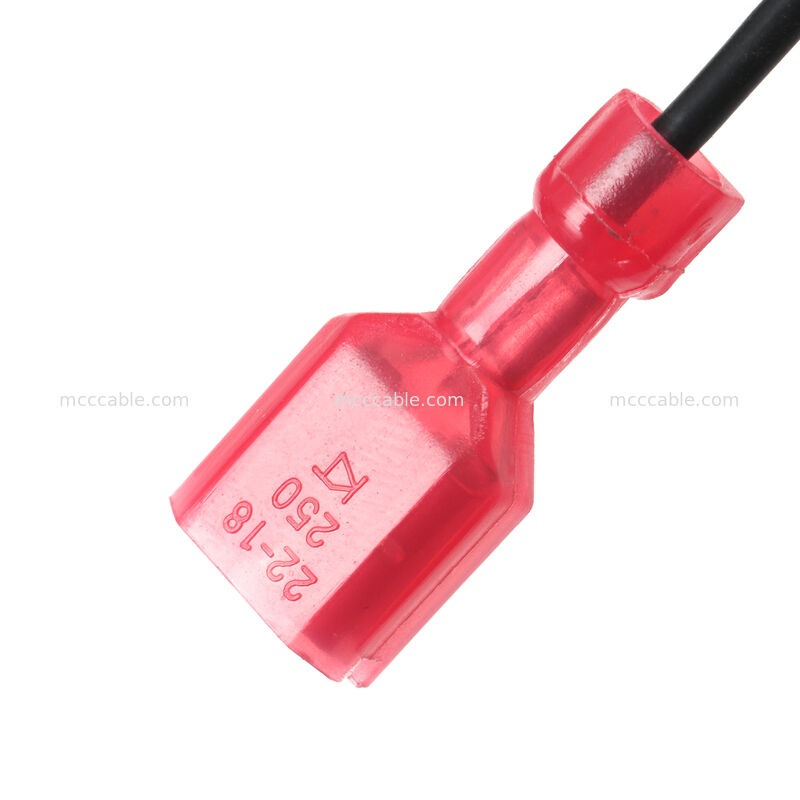

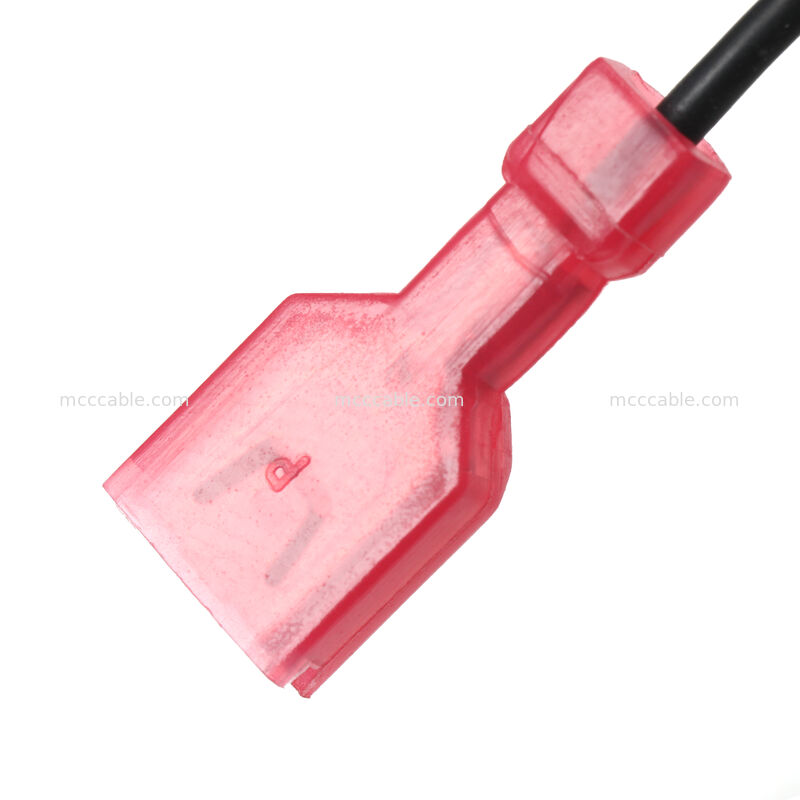

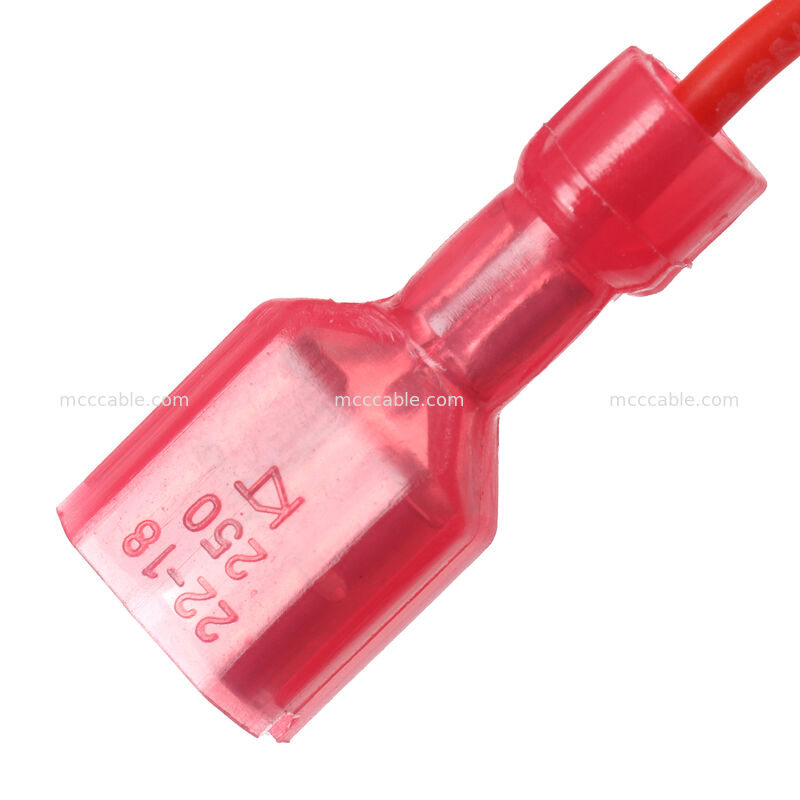

完全絶縁メスブレード端子
端子サイズ: 6.3 x 0.8 mm
ケーブル管理
ナイロンケーブルタイ (5個)
ワイヤ準備

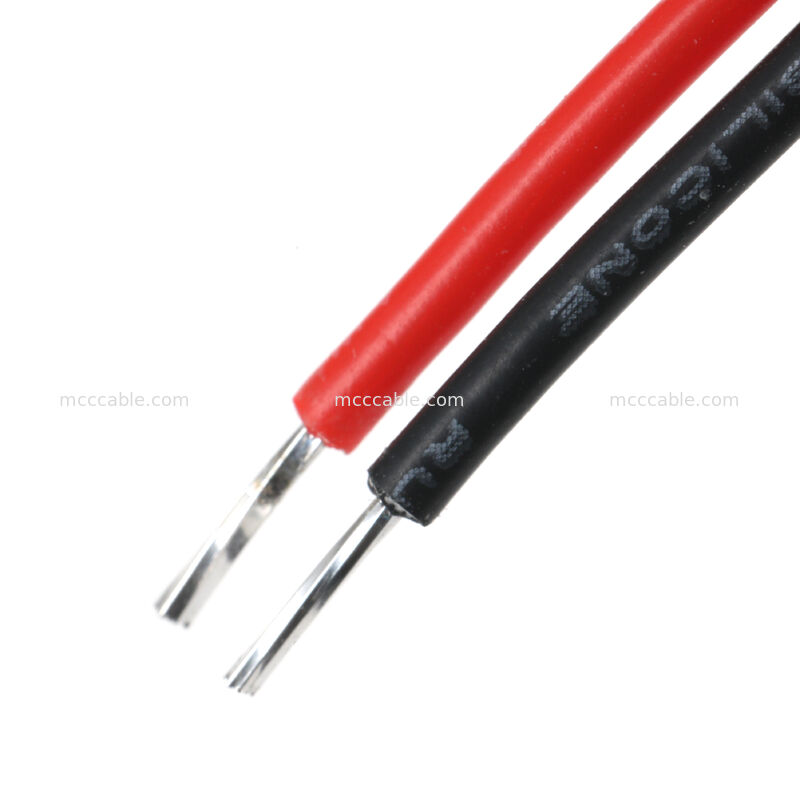

剥き出しハンダ付け済み端 (5 mm)
すべての構造詳細は承認されたエンジニアリング図に従います。
電源配線ハーネス電気データ:
項目
仕様
ワイヤゲージ
AWG22
ワイヤタイプ
UL3239
導体材質
銅
絶縁タイプ
シリコン
端子タイプ
完全絶縁メス端子
| 端子サイズ | 6.3 x 0.8 mm |
|---|---|
| ワイヤカラー | 赤 / 黒 |
| ケーブル長 | 600 mm |
| アセンブリタイプ | 内部電源配線ハーネス |
| カスタマイズ | 利用可能 |
| 電源配線ハーネス用途: | この電源配線ハーネスは、以下を含むさまざまな機器およびシステム内の内部電気接続に適しています: |
| 電気制御盤 | 産業用電子機器 |
| 電源モジュール | 家庭用電化製品 |
| 内部配線システム | このハーネスは、外部電源コードではなく、固定された内部設置を目的としています。 |
| 電源配線ハーネスカスタマイズ: | この配線ハーネスは、プロジェクト要件に応じてカスタマイズできます。以下を含みます: |
| ケーブル長 | ワイヤカラーの組み合わせ |
端子のタイプと向き
ケーブルの結束方法
ラベリングまたは識別マーク
