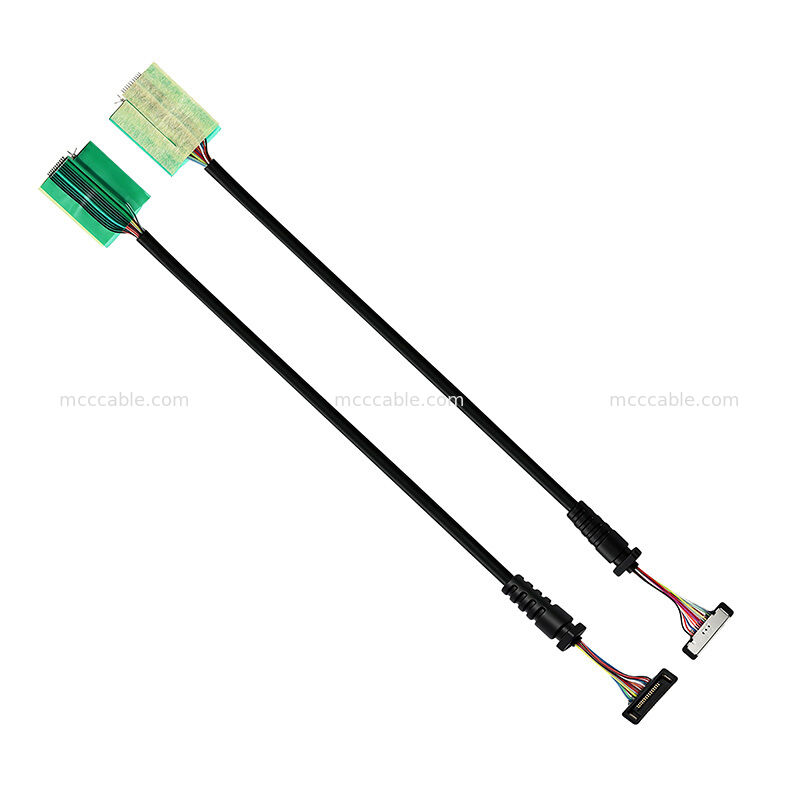

20373-R14T-06 14C 超細微型同軸ケーブル組成

20373-R14T-06 14C マイクロコアシアルケーブル組は,コンパクトなカスタムケーブルです

ケーブルの構成は 14 導体MCC同軸構造で設計された

2 × 42 AWGと 12 × 36 AWGの電導体を組み合わせ,50Ω MCC同軸

コンパクトな信号伝送アプリケーションのための建築

完成したケーブル長さ150 ± 5mm,ケーブル直径全体

2.10 ± 0.20mm,この超細微コアキサアルケーブル組は,アプリケーションに適しています

コンパクトなケーブル路線と小さなケーブルプロファイルが重要である場合

20373-R14T-06 マイクロコアシアルケーブル組立構造

20373-R14T-06ケーブル組成は,14C MCC同軸構成を使用しています.

2 × 42 AWG と 12 × 36 AWG 導体. 42 AWG MCC 同軸線は,

50Ω同軸線として指定され,36AWG線は離散導体として使用されます.

カベルの内側で

また,ケーブル組装は,指定ケーブルのためのUV粘着剤8806HFRPを組み込む

解約手続きです

20373-R14T-06 14Cケーブル仕様

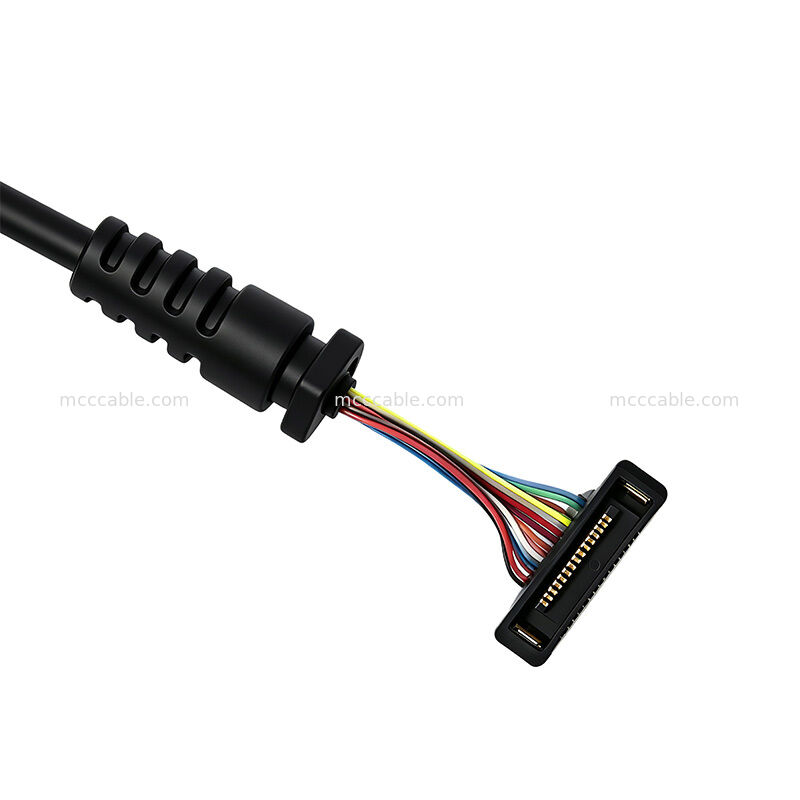

20373-R14T-06 接続器の配置

指定されたコネクタ構成にはプラグハウジング組とプラグシェル組が含まれます.

P1 について識別されたコネクタコンポーネントは:

• プラグハウジング組: 20373-R14T-06

• プラグシェル-A: 2182-014-03

各同軸線のシールドが,

接続器のシェル 接続器の尾も1~2mmの紫外線粘着料のカバーで指定されている.

電気性能について

20373-R14T-06ケーブル組は,最大導体抵抗が3.0 Ωで指定されている.

指定された試験条件下で10 MΩの隔熱抵抗.

製造要件には,100%のオープン,短時間,間隔試験も含まれます.

電気連続性と組み立て品質

20373-R14T-06 ケーブルの寸法

標準配置では,ケーブル長さは150 ± 5mmで,全体のケーブル直径は

2.10 ± 0.20 mm

コンパクトな14Cマイクロ同軸構造は,アプリケーションのための小さなケーブルプロファイルを維持するのに役立ちます

制限されたルーティングスペース内に複数の信号導体が必要である.

20373-R14T-06 オーダーメイドケーブル組立アプリケーション

20373-R14T-06 マイクロコアキシアルケーブル組は,コンパクトな電子機器に適しています

信号伝送用には多導体同軸ケーブルが必要である.

14C構造, 50Ω MCC同軸線,コンパクトな2.10mm名目ケーブル直径と

オーダーメイド 150mmケーブル長さは,この配置をスペース制限ケーブルに適している

ルーティングとカスタマイズされた電子接続要件
