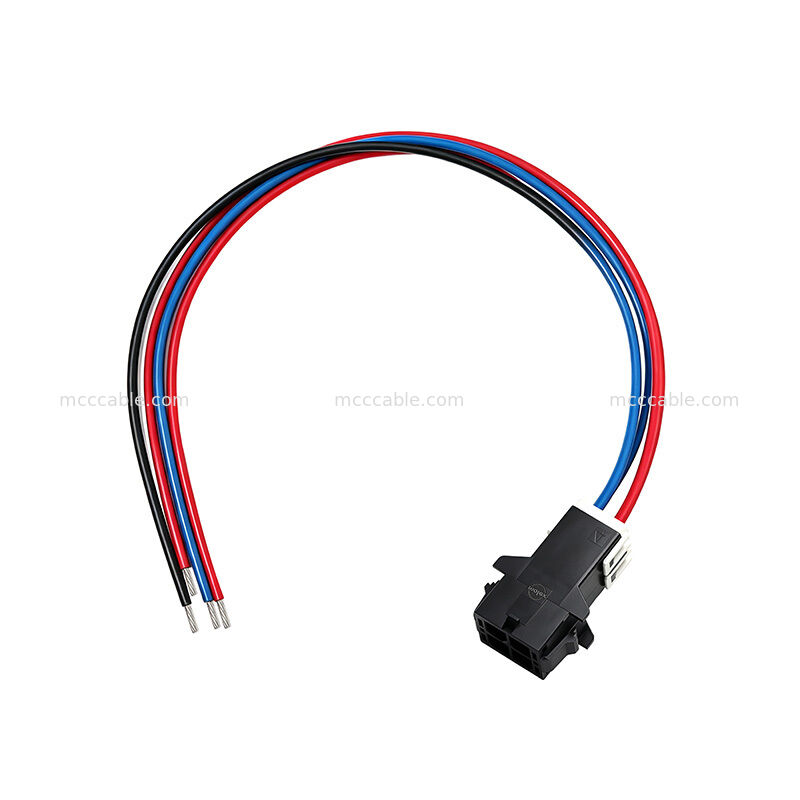

105411-1104 4回路カスタム電源ケーブルアセンブリ

105411-1104 4回路電源ケーブルアセンブリは、カスタム電気ケーブルアセンブリであり、

16AWG UL1180 PTFE絶縁電線とコンパクトな4回路パネルマウントコネクタ構成で設計されています。

ケーブルは300Vおよび200℃定格のUL1180 PTFE電線を使用しており、高温の

電気接続用途に適しています。指定されたケーブル構成は、赤と青の電線を使用し、

切断長は268±2mmです。

アセンブリは信頼性の高い電気接続のために設計されており、100%のオープン、ショート、

および断線テストの対象となります。製品はRoHS3.0準拠としても指定されています。

105411-1104 4回路電源ケーブルアセンブリ構造

105411-1104ケーブルアセンブリは、UL1180 PTFE絶縁電線と端子接続を備えた4回路構成を使用しています。

主なケーブル構造は以下の通りです。

4つの電気回路

• 16AWG UL1180 PTFE電線
• 300V電圧定格
• 105411-1104 電源ケーブルアセンブリ電気試験
• 赤と青の電線色
• パネルマウントコネクタ構成
• 錫メッキ端子接続
• 指定された端子は14/16AWG電線用に設計されていますが、ケーブル仕様では

16AWG導体を使用しています。

105411-1104 UL1180 PTFE電源ケーブル仕様

仕様

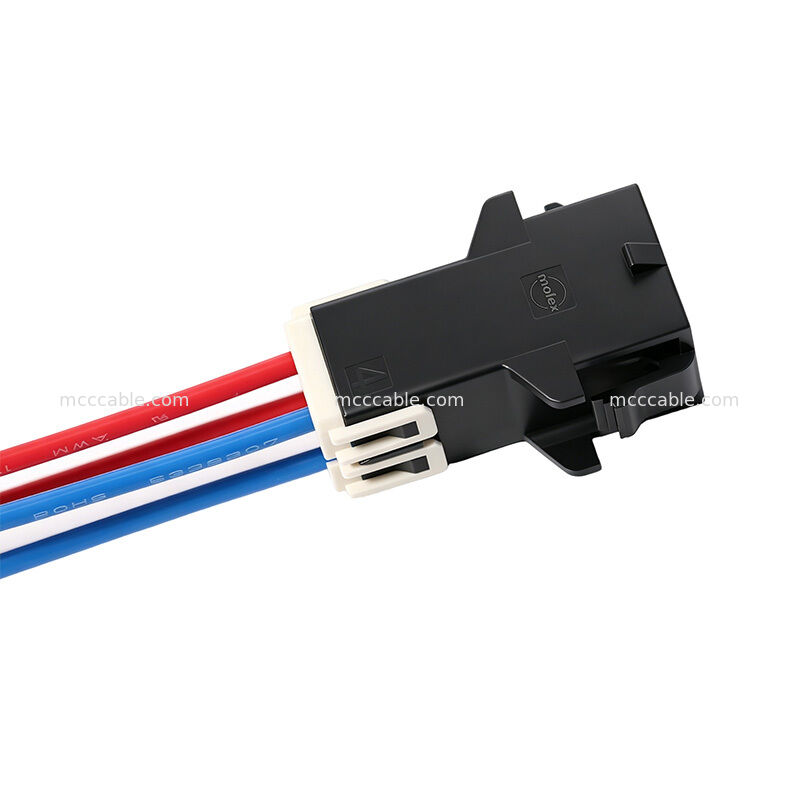

105411-1104コネクタ構成は、5.7mmピッチの4回路パネルマウントプラグハウジングです。アセンブリは、端子保持用の4回路TPAコンポーネントも使用しています。

指定されたコネクタシステムは、安全な端子位置決めとコンパクトな

パネルマウント電気接続のために設計されています。

105411-1104 高温PTFEケーブルの特徴

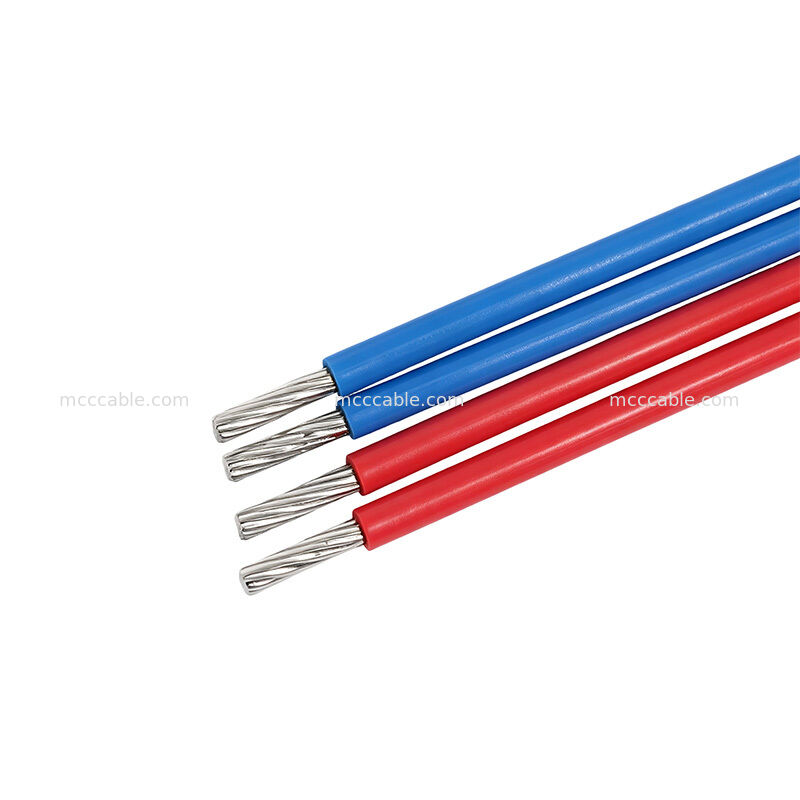

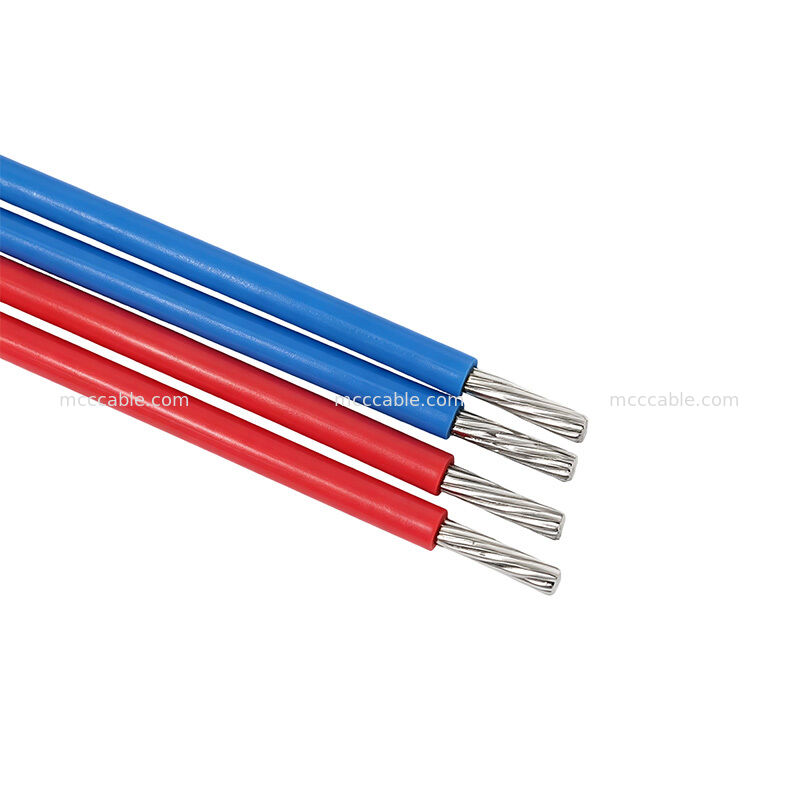

105411-1104ケーブルアセンブリは、UL1180 PTFE絶縁電線を使用しており、電線材料仕様の定格温度範囲は-60℃から+260℃ですが、適用されるUL定格は200℃および300Vです。

電線仕様には以下も含まれます。

PTFE絶縁

16AWG撚り線導体

ニッケルメッキ銅導体

VW-1難燃性

• 300V電圧定格
• 高温性能
• 低温曲げおよび熱衝撃試験仕様
• 電線仕様には、導体構造19/0.30、公称外径2.18±0.10mmが記載されています。
• 105411-1104 電源ケーブルアセンブリ電気試験
• 105411-1104電源ケーブルアセンブリは、製造中の100%電気試験が指定されています。
• 試験要件には以下が含まれます。

100%オープン回路試験

100%ショート回路試験

100%断線試験

導体抵抗: 最大3Ω

絶縁抵抗: 最小10MΩ/200V DC/10ms

• これらの要件は、ケーブルアセンブリの品質要件の一部として指定されています。
• 105411-1104 カスタム電源ケーブルアセンブリ用途
• 105411-1104 4回路電源ケーブルアセンブリは、複数の電源回路、高温絶縁、およびコンパクトなコネクタ構成を必要とする電気接続用途に適しています。
• 潜在的な用途分野には以下が含まれます。
• 産業機器

電気制御システム

電源接続モジュール

高温機器

内部機器配線

カスタムOEMケーブルアセンブリ

• 16AWG PTFE電線、300V定格、および高温絶縁の組み合わせにより、この構成は熱抵抗と信頼性の高い電気接続が重要な用途に適しています。
• 105411-1104 カスタムケーブルアセンブリ製造
• 105411-1104ケーブルアセンブリは、必要な電線長、電線色、端子構成、およびアセンブリ要件に従って、カスタマイズされたケーブルソリューションとして製造できます。
• 標準構成では、4回路アセンブリの赤と青の電線識別により、切断長は268±2mmと指定されています。
