213814-1104 4回路 高温電源ケーブルアセンブリ カスタム UL1180 16AWG

213814-1104 4回路 高温電源ケーブルアセンブリは、UL1180 PTFE 16AWGワイヤ、4回路パネルマウントコネクタ、

クリンプ端子、およびリング端子接続で設計されたカスタムケーブルアセンブリです。

ケーブルは300V定格電圧と-60℃～+260℃の定格温度範囲を持つ高温PTFE絶縁を使用しています。このアセンブリは、電気接続および高温ワイヤ性能、信頼性の高い接続、カスタマイズされたケーブル長を必要とする電源ケーブル用途に適しています。

213814-1104 4回路電源ケーブルアセンブリ構造

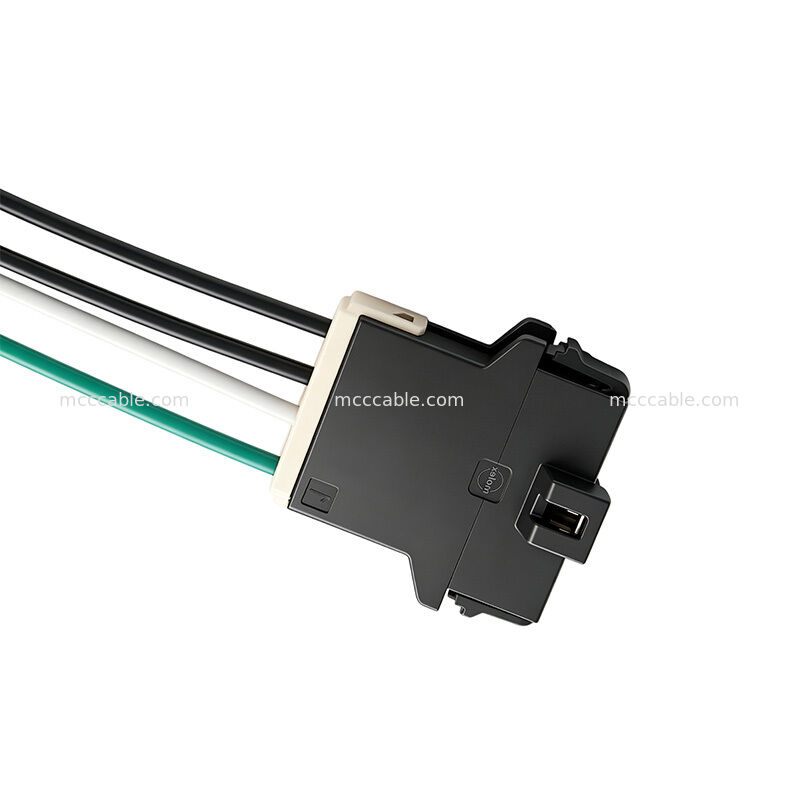

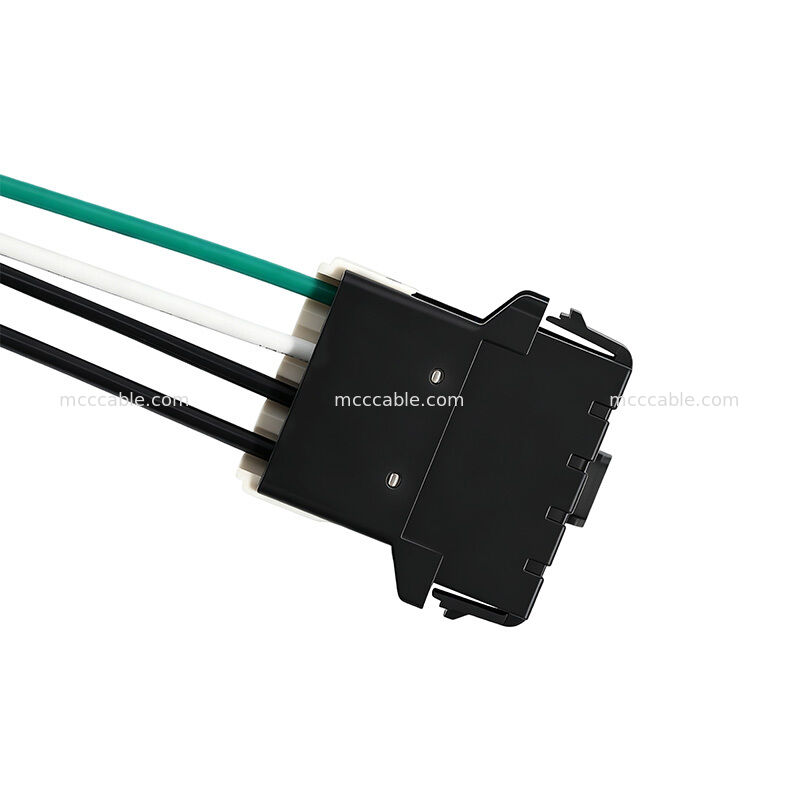

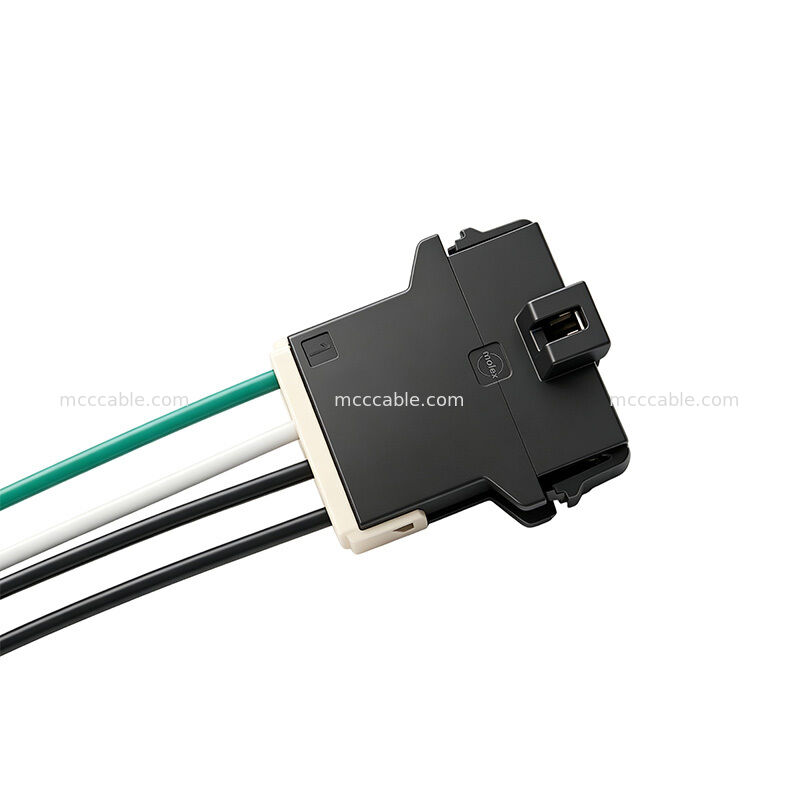

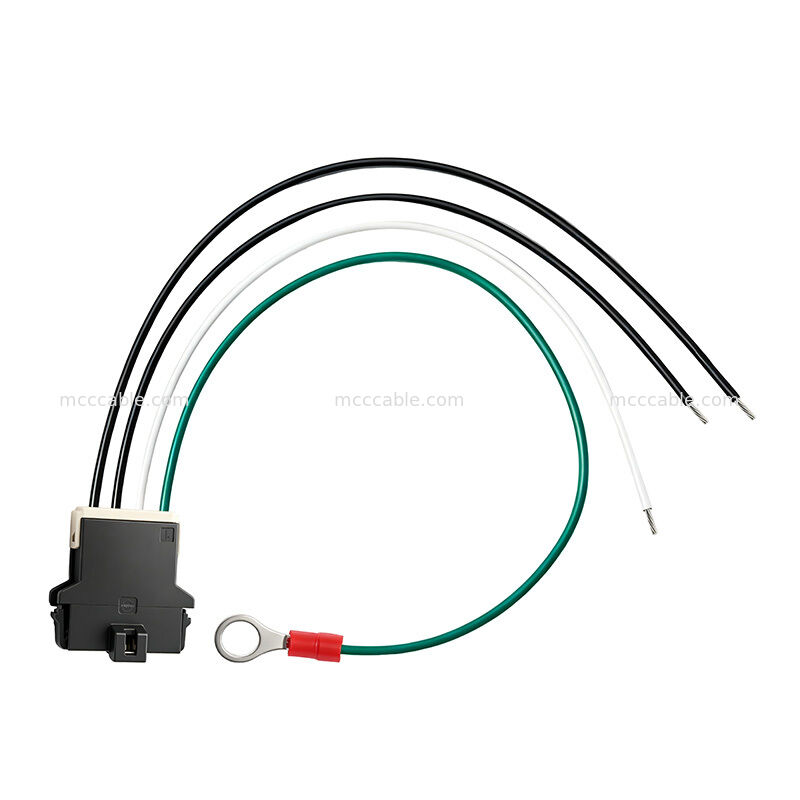

213814-1104ケーブルアセンブリは、黒、緑、白のUL1180 PTFE 16AWGワイヤ4本、4回路パネルマウントコネクタ、および対応する端子コンポーネントで構成されています。

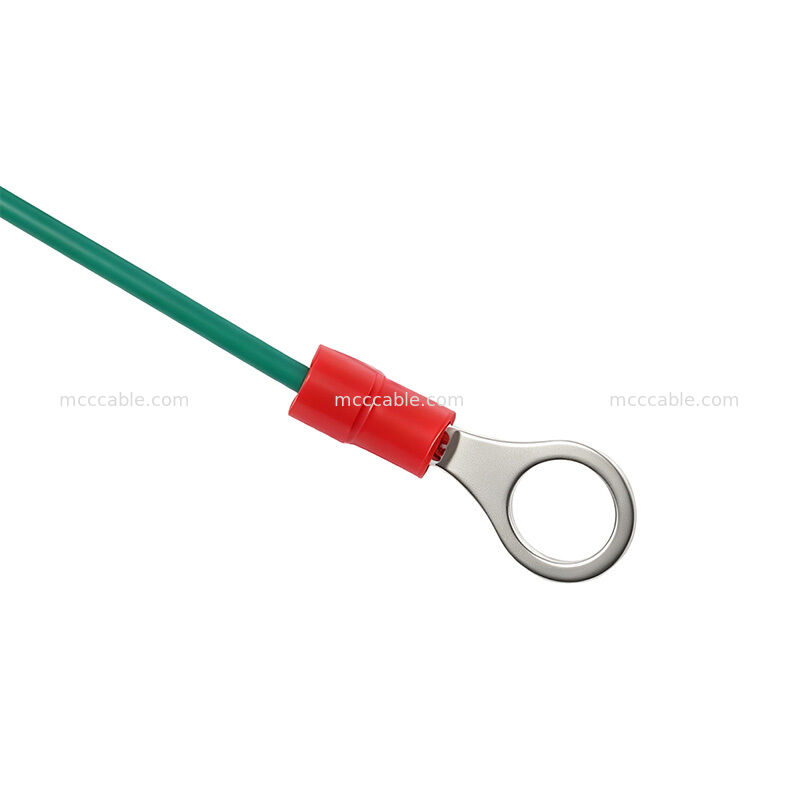

コネクタは5.7mmピッチの4回路構成を使用しています。アセンブリには、4回路TPAコンポーネントと指定された接続構造用の錫メッキリング端子も組み込まれています。

213814-1104 UL1180 PTFE 16AWGケーブル仕様

仕様

詳細

製品モデル

213814-1104

ケーブルタイプ

UL1180 PTFE 高温ケーブル

回路数

16AWG UL1180 PTFEワイヤ

300V定格電圧

-60℃～+260℃の定格温度範囲

ニッケルメッキ銅より線導体VW-1難燃性テスト性能

2.0KV ACスパークテスト

5.7mmピッチコネクタ構成

4回路ケーブルアセンブリ

カスタムケーブル長およびアセンブリ構成

RoHS 3.0準拠

213814-1104カスタムケーブルアセンブリ電気テスト

• 各213814-1104ケーブルアセンブリは、100%オープン、ショート、断線テスト用に指定されています。
• アセンブリ仕様では、200V DCで10msの最大導体抵抗3Ω、最小絶縁抵抗10MΩも定義されています。これらの電気テストは、ケーブルアセンブリ製造中の接続の連続性と絶縁性能を確認するのに役立ちます。
• 213814-1104カスタム高温ケーブル用途
• 213814-1104カスタムケーブルアセンブリは、高温ワイヤ絶縁、マルチ回路接続、信頼性の高い端子接続が必要な電気接続および電源ケーブル用途に使用できます。
• 一般的な用途要件には以下が含まれます。
• 高温電気配線
• 機器電源接続
• 内部機器配線
• カスタム制御および電源接続
• マルチ回路電気アセンブリ

PTFE絶縁ワイヤを必要とする機器

最終的な用途は、顧客の電気的、機械的、温度、および設置要件に従って選択する必要があります。

213814-1104カスタムケーブルアセンブリ製造

カスタムケーブルアセンブリとして、213814-1104構成は、指定されたワイヤタイプ、回路数、コネクタ構成、端子構造、およびケーブル長に従って製造できます。

提供される仕様には、個々の回路の複数のワイヤ切断長が含まれており、必要な設置ジオメトリに合わせてケーブルアセンブリを構成できます。

当社のカスタムケーブルアセンブリサービスは、プロトタイプ開発、カスタマイズされたケーブル長、コネクタ終端、および顧客仕様に従った生産をサポートできます。
