起源の場所:
中国
ブランド名:
Customization
証明:
UL ，ISO13485 , ISO9001.2005 , ISO14001
モデル番号:
P320HVN02.0 ディスプレイ用 LVDS ケーブル アセンブリ
P320HVN02.0ディスプレイ用カスタムLVDSケーブルアセンブリ
JAE & DF13
P320HVN02.0ディスプレイ用LVDSケーブルアセンブリ:

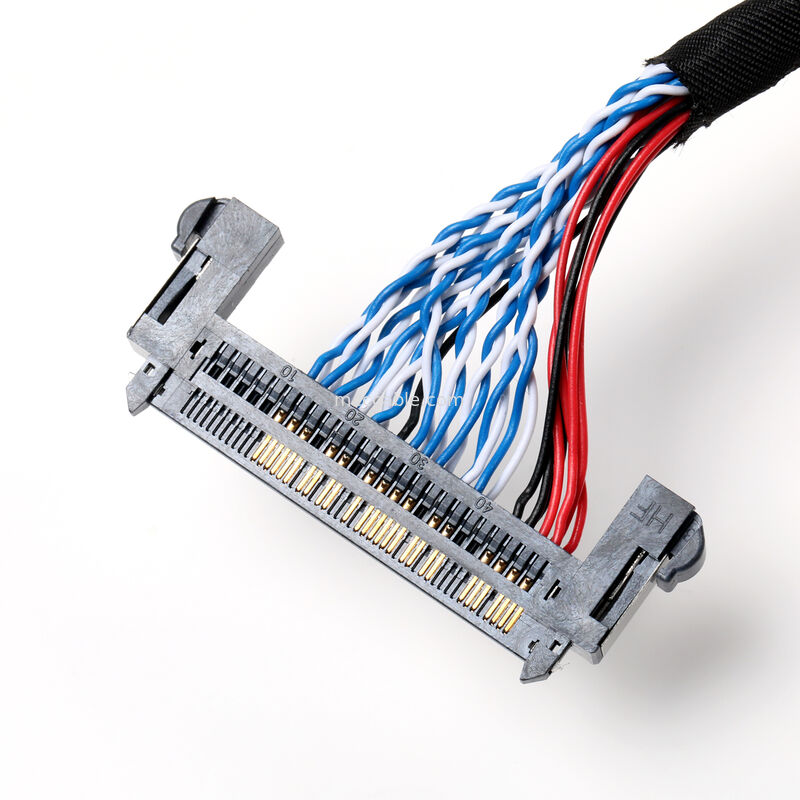

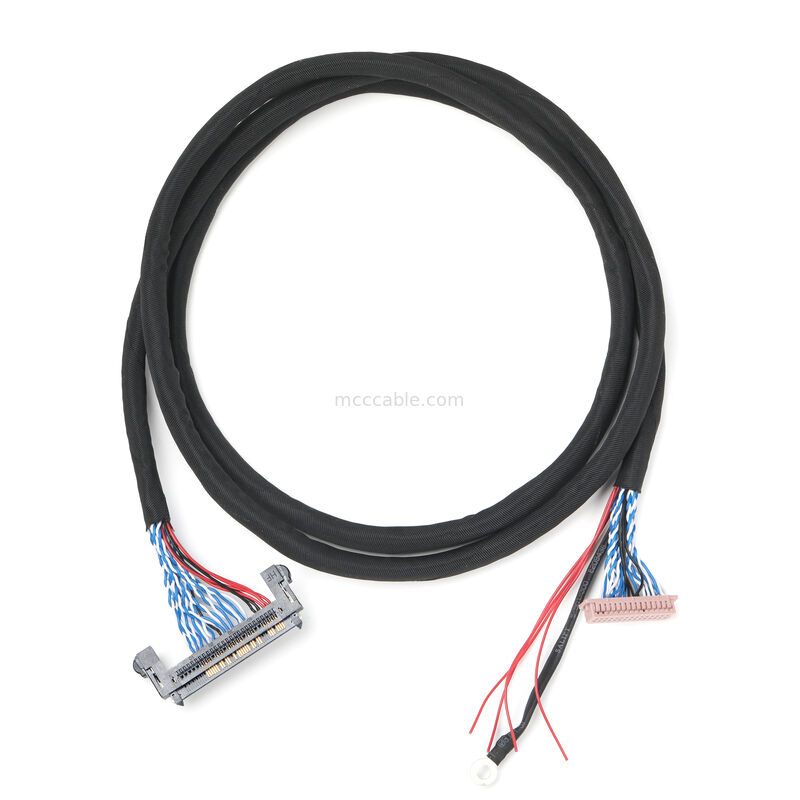

このカスタムLVDSケーブルアセンブリは、P320HVN02.0 TFT LCDパネル用に特別に設計されており、パネル側にJAE F1-RE51HLコネクタ、コントローラ側にDF13-30DS-1.25コネクタを備えています。
このケーブルは、AWG 28シールドワイヤを使用しており、10対のツイストペア差動線と10本のストレート信号線を含み、高速LVDS伝送のための優れた信号完全性を保証します。
すべての組み立て品は、IPC/WHMA-A-620 Class 2規格に従って製造されており、出荷前に100％電気的にテストされています。
OEMおよびODMカスタマイズは完全にサポートされています。
P320HVN02.0ディスプレイ用LVDSケーブルアセンブリの主な特徴:
P320HVN02.0 LVDSインターフェース用に設計

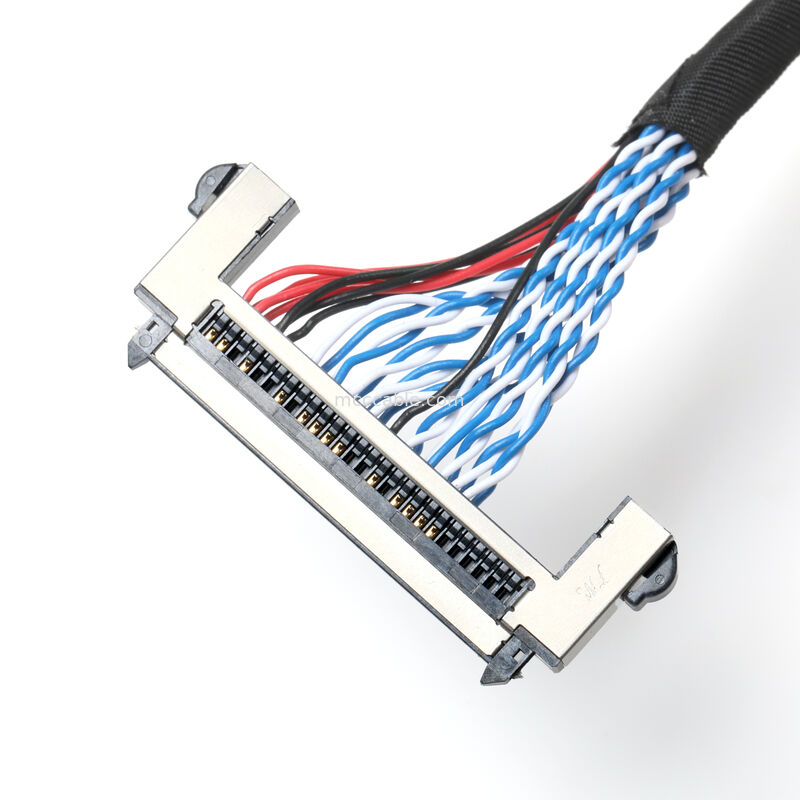

JAE F1-RE51HLパネルコネクタ

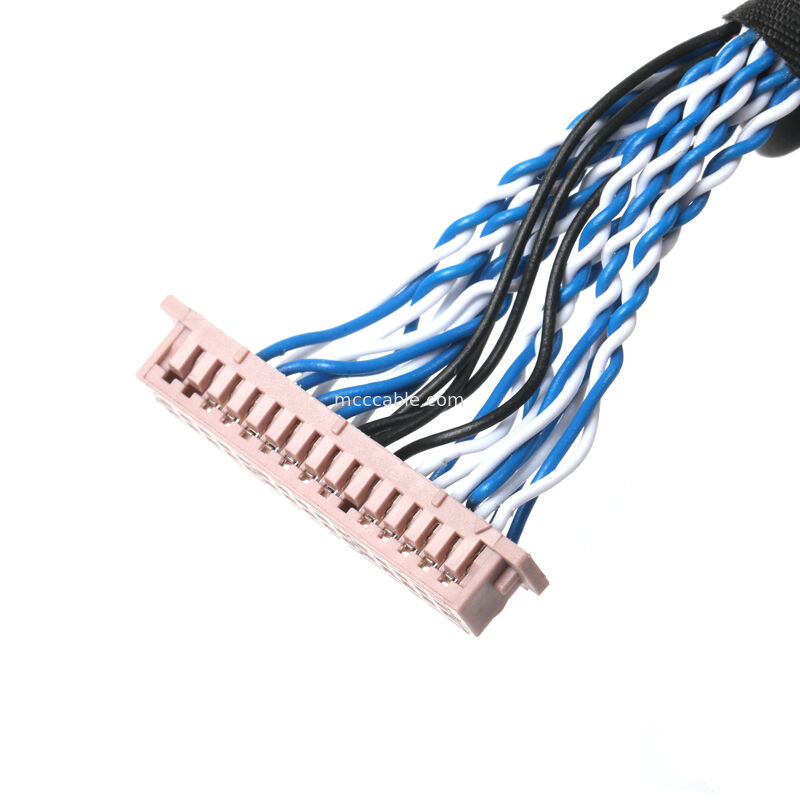

DF13-30DS-1.25コントローラコネクタ
10対のツイストペア + 10本のストレートワイヤ（合計30本）
グランド端子付きシールドケーブル
安定した差動信号伝送
高いEMI耐性
AWG 28ワイヤゲージ
カスタムピン割り当てをサポート
RoHS準拠
P320HVN02.0ディスプレイ用LVDSケーブルアセンブリの一般的な用途:
TFT LCDディスプレイモジュール
産業用HMIシステム
医療用ディスプレイ機器
組み込み制御システム
産業用PC & モニター
P320HVN02.0ディスプレイ用LVDSケーブルアセンブリの技術仕様:
項目
仕様
製品タイプ
LVDSケーブルアセンブリ
| LCDパネルモデル | P320HVN02.0 |
|---|---|
| パネル側コネクタ | JAE F1-RE51HL |
| コントローラ側コネクタ | DF13-30DS-1.25 |
| ケーブルタイプ | シールドLVDSケーブル |
| ワイヤゲージ | AWG 28 |
| 総ワイヤ数 | 30 |
| 差動ペア | 10対のツイストペア |
| ストレートワイヤ | 10 |
| 信号タイプ | LVDS |
| ケーブル長 | 980 mm |

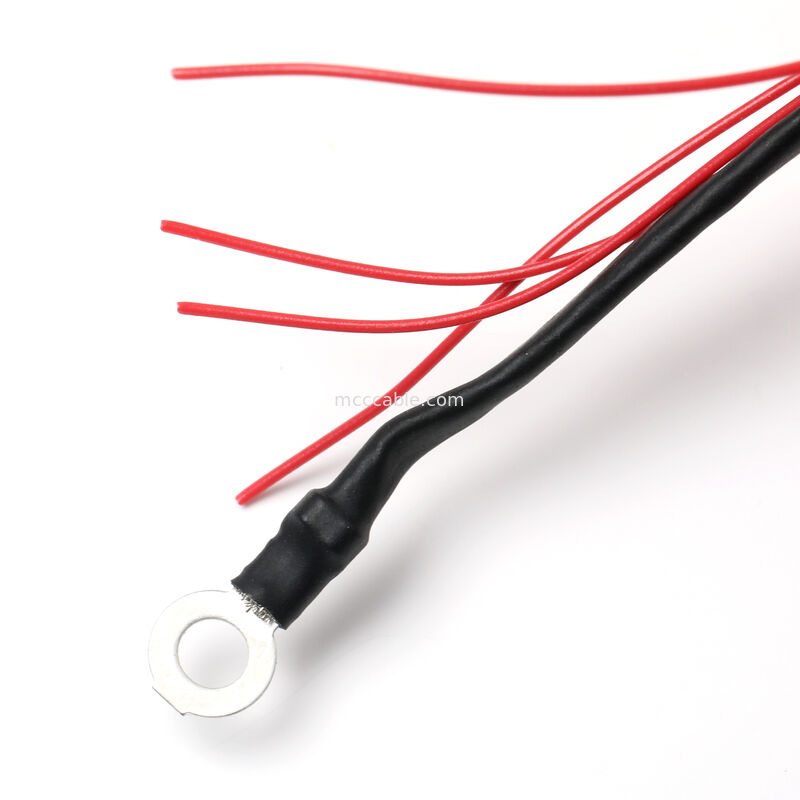

| 接地 | シールド + GND端子 |
| 電源ライン | 4 × LCD VCC |
| 製造規格 | IPC/WHMA-A-620 Class 2 |
| コンプライアンス | RoHS |
| カスタマイズ | サポート |
| P320HVN02.0ディスプレイ用LVDSケーブルアセンブリのカスタマイズ機能: | 以下を含む、完全なLVDSケーブルカスタマイズを提供しています: |
| ケーブル長の調整 | 代替LCDパネルモデル |
コネクタの交換
ピンマッピングと信号定義
シールド構造の最適化
量産前のエンジニアリング図面レビューをサポートしています。
P320HVN02.0ディスプレイ用LVDSケーブルアセンブリの品質管理:
100％導通および短絡テスト
差動ペアインピーダンス検査
目視および圧着検査
シールド接地検証
バッチトレーサビリティ管理
Sino-Mediaは、専門のケーブルアセンブリメーカーです。最先端の自動化設備、プレミアムな原材料、堅牢な品質保証システム、熟練した技術チームを活用して、高品質でカスタムのケーブルおよびハーネスコンポーネントを少量で提供しています。当社のエンジニアリング、生産、品質管理チームは、これらのユニークなコンポーネントの卓越性を保証します。当社の使命は、製品品質を継続的に向上させ、お客様のニーズを満たし、使用および推奨する材料に関する専門知識を維持することです。お客様の満足への献身が、会社の継続的な成長を促進します。
Q1. メーカーですか、それとも商社ですか？
A: 当社は、ケーブルの設計と製造において16年以上の経験を持つ専門メーカーです。
Q2. どのような認証を取得していますか？
A: 当社の工場は、ISO9001、ISO14001、TS16949、ISO13485、およびULの認証を取得しており、安定した品質と国際規格への準拠を保証しています。
Q3. あなたの強みは何ですか？
A: 当社は、アプリケーションベースの設計を専門とし、お客様固有の要件に合わせてカスタマイズされたケーブルおよび配線ソリューションを提供しています。
Q4. OEMおよびODMサービスをサポートしていますか？
A: はい、OEMおよびODMサービスの両方を利用できます。
OEM注文：最小注文数量（MOQ）は100個です
ODM注文：MOQは1000個です
金型費用は、実際の設計および開発要件に基づいて請求されます。
Q5. 生産リードタイムはどのくらいですか？
A: 小さな注文または在庫品：3日以内の準備と発送。発送時間は、選択した方法によって異なり、7日から1ヶ月です。
大量注文：生産リードタイムは、数量に応じて5〜21営業日、その後、テストに1〜3日、梱包に1日です。合計リードタイムは通常7〜25日ですが、発送は含まれません。
Q6. 長期的なパートナーはどのような追加のメリットを受けられますか？
A: 長期的なお客様は以下を享受できます:
新製品リリースのアクセス、早期の市場テストと地域での再販の機会を可能にします
追加割引と、より少ない注文数量でもより競争力のある価格設定
プロモーション画像やロゴのカスタマイズなど、マーケティングサポート
Q7. 保証ポリシーはどのようなもので、品質問題はどのように処理されますか？
A: 当社のすべてのケーブル製品には、12〜36ヶ月の保証が付いています。
大量注文の場合、0.3％〜0.5％の予備ユニットを提供します。たとえば、
1000個の注文には最大1003個が含まれる場合があります。
5個を超える不良品を受け取り、不良率が0.1％未満の場合は、写真付きで当社の営業チームにご連絡ください。交換または返金を通じて問題を解決します。
Q8. 無料サンプルを提供していますか？
A: はい、サンプル注文はサポートされています。一部のサンプルは無料で提供できますが、送料は除きます。
お問い合わせ方法
今すぐお問い合わせを送信し、「送信」をクリックして以下を入手してください:
無料サンプル
競争力のある価格設定
専門的な技術サポート
当社のウェブサイトで正確な製品が見つからない場合は、お気軽にお問い合わせください。現在リストにない場合でも、信頼できる品質と価格で適切なソリューションを調達またはカスタマイズするお手伝いをいたします。
問い合わせを直接私たちに送ってください.
