501646-3400からFI-X30HL 34ピンLVDSケーブルアセンブリ UL20276 10ペア

501646-3400からFI-X30HL 34ピンLVDSケーブルアセンブリ
UL20276 10ペア



LVDSケーブルアセンブリの概要:

このディスプレイケーブルアセンブリは、高密度信号伝送のために設計されています。
内部ディスプレイモジュールと電子制御ボードの間。ケーブルは34ピンを接続します。
コネクタ（501646-3400）から30ピンコネクタ（FI-X30HL）へ、信頼性の高い
ディスプレイシステムでのマルチチャンネル信号伝送を可能にします。

ハーネスは、10組のツイストペア信号線を持つUL20276マルチコアケーブルを使用しており、
安定した信号整合性と電磁干渉の低減を実現し、高密度データ伝送に対応します。
ケーブルアセンブリには、シールド性能とシステム接地信頼性を向上させるために、

リング端子付きの専用ドレインワイヤが組み込まれています。
このケーブルアセンブリは、ディスプレイモジュール、産業機器、

組み込みシステム、および制御電子機器で一般的に使用されており、ボードとディスプレイユニット間の安定した信号伝送が必要です。
お客様の図面または技術要件に従って、OEMおよびODMケーブルアセンブリ製造サービスをサポートしています。
LVDSケーブルアセンブリの構造:

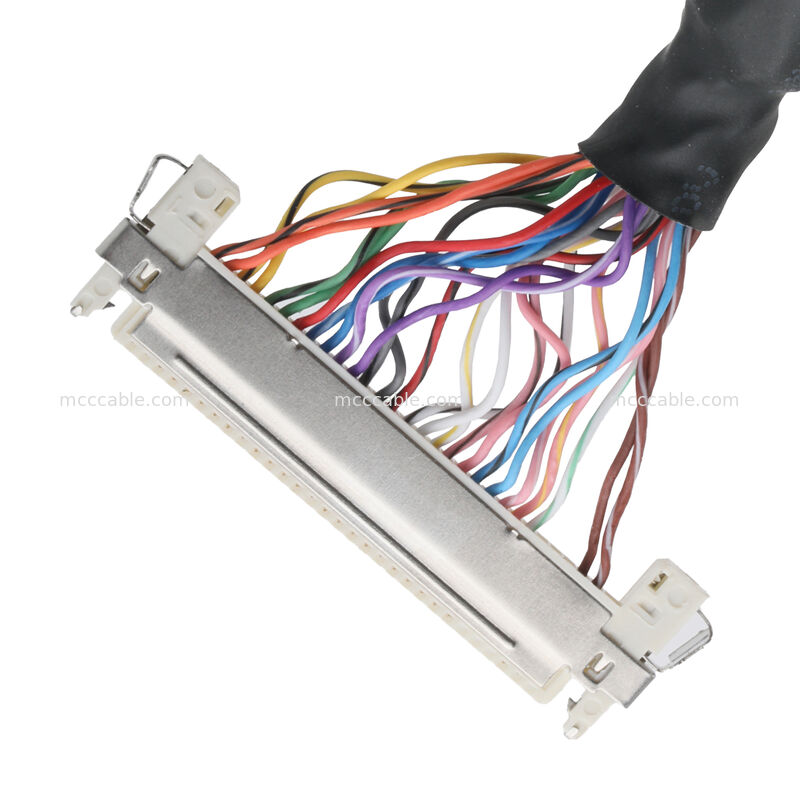

コネクタA
34ピンボードコネクタ

部品番号: 501646-3400

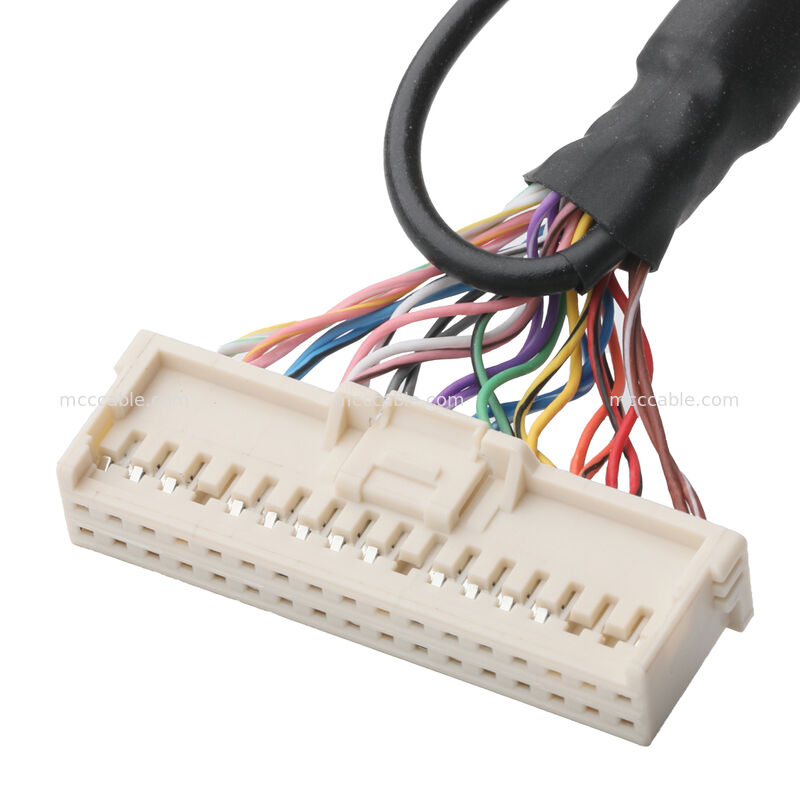

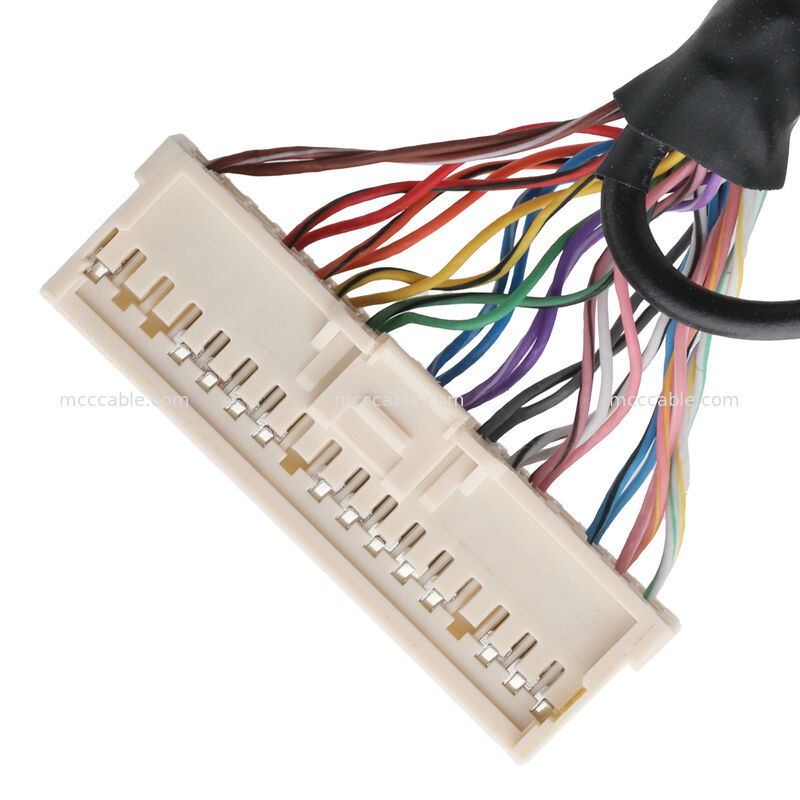

FI-X30HL 30ピン

• 30ピンディスプレイコネクタ
• 部品番号: FI-X30HL

UL20276

• UL20276マルチコア信号ケーブル
• 10ペアのツイスト差動信号線

接地接続

• リング端子付きドレインワイヤ
• UL1007 20AWG接地線

ケーブル保護

• ケーブルブレークアウト部での熱収縮チューブ
• 機械的保護のための外側ケーブルジャケット

すべての構造詳細は、承認されたエンジニアリング図に従っています。

• LVDSケーブルアセンブリ電気データ:
• 項目

仕様

ケーブルタイプ

組み込み制御システム

パネルディスプレイモジュール
医療機器

• 自動制御装置
• このケーブルは、ディスプレイインターフェースとシステム制御ボード間の安定した高密度信号ルーティングを提供します。
• LVDSケーブルアセンブリのカスタマイズ:
• このディスプレイケーブルアセンブリは、プロジェクトの要件に応じてカスタマイズできます。これには以下が含まれます:
• ケーブル長

ワイヤゲージ構成
コネクタピン構成

シールド構造

ケーブルジャケット素材

• ラベリングまたは識別
• OEMおよびODMケーブルアセンブリ製造サービスをサポートしています。
• Sino-Mediaは、専門的なケーブルアセンブリメーカーです。最先端の
• 自動化設備、プレミアム原材料、堅牢な品質保証システム、
• 熟練した技術チームを活用して、少量でも高品質なカスタムケーブルおよびハーネス
• コンポーネントを提供しています。当社のエンジニアリング、製造、品質管理

チームは、これらのユニークなコンポーネントの卓越性を保証します。当社の使命は、

製品品質を継続的に向上させ、顧客ニーズを満たし、使用および推奨する
材料の専門知識を維持することです。顧客満足への献身が、
当社の継続的な成長を推進しています。
