起源の場所:
中国
ブランド名:
Customization
証明:
UL ，ISO13485 , ISO9001.2005 , ISO14001
モデル番号:
3ピン1.50mmピッチシリコンワイヤーハーネスアセンブリ
「3ピン1.50mmピッチシリコンワイヤーハーネスアセンブリ」と
圧着ソケット端子

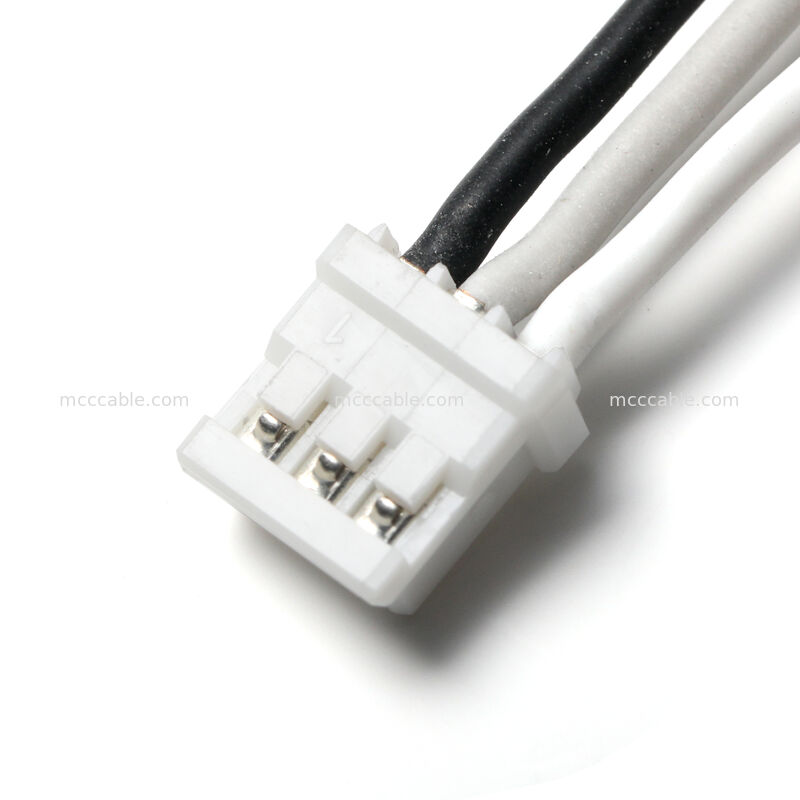

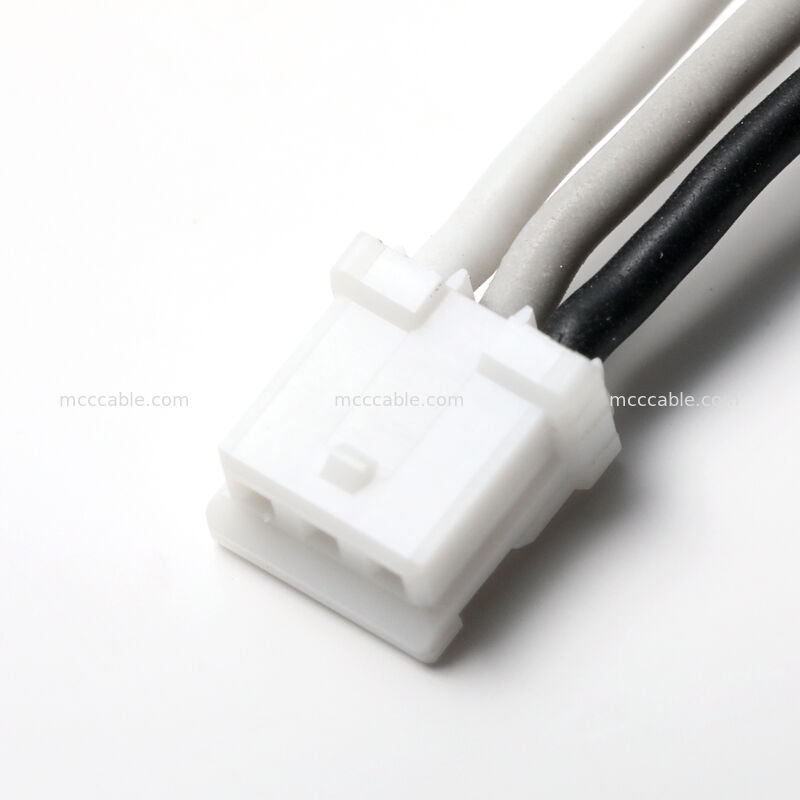

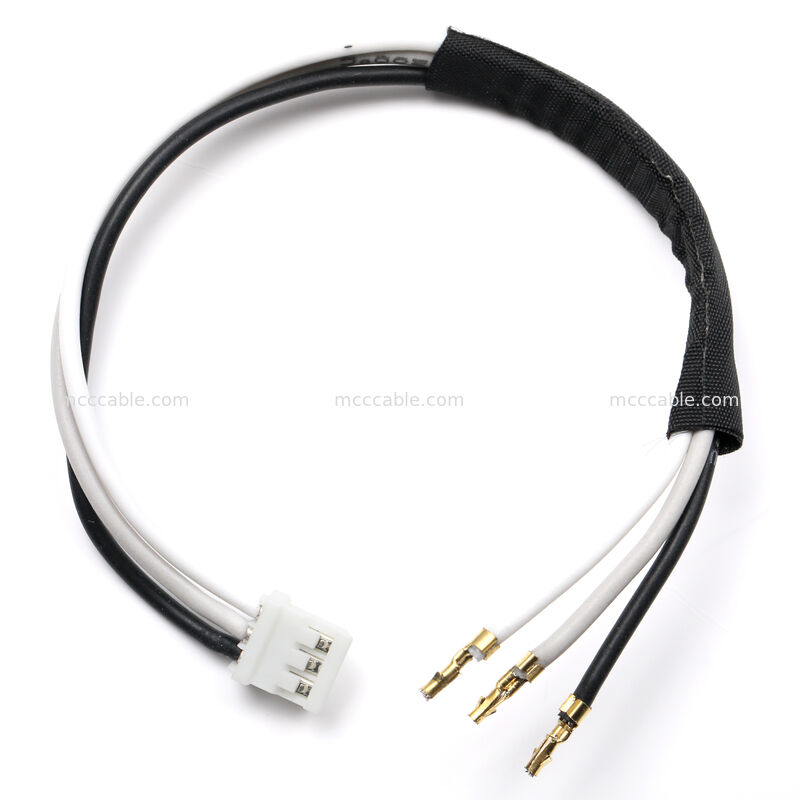

3ピン1.50mmピッチシリコンワイヤーハーネスアセンブリ製品概要:
この3ピンワイヤーハーネスアセンブリは、柔軟な配線、安定した電気性能、信頼性の高い
コネクタ保持を必要とする、小型電子機器および産業用
アプリケーション向けに設計されています。このアセンブリは、一方の端に1.50mmピッチのレセプタクルハウジングを備え、
もう一方の端には圧着ソケット端子を備えており、顧客側のコネクタまたはPCBアセンブリに直接統合できます。
柔らかいシリコン絶縁電線を使用することで、狭いスペースや振動の多い環境下でも優れた耐熱性、柔軟性、
耐久性を確保しています。このハーネスは、管理されたプロセスで製造され、IPC/WHMA-A-620
の作業性要件を満たすように完全に検査されており、試作と量産の両方に適しています。
3ピン1.50mmピッチシリコンワイヤーハーネスアセンブリの主な特徴:
1.50mmピッチコネクタ付き3ピンワイヤーハーネスアセンブリ
高い柔軟性と耐熱性を備えた柔らかいシリコン絶縁電線

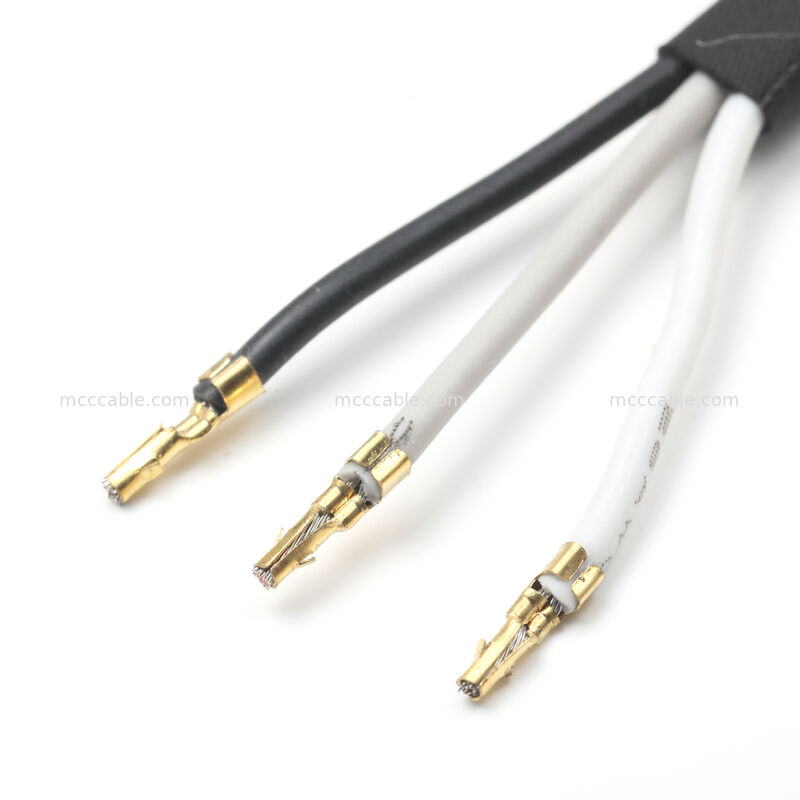

確実な電気的接触のための圧着ソケット端子
限られたスペースへの設置に適したコンパクトなコネクタ設計
安定したピン保持と一貫した圧着品質
グローバル市場の要件に対応するRoHS準拠材料
3ピン1.50mmピッチシリコンワイヤーハーネスアセンブリの代表的な用途:
小型電子モジュール
産業用制御システム
センサーおよび信号伝送アセンブリ
組み込みデバイスの内部配線
低電圧電源および信号接続
カスタムOEM電子製品
3ピン1.50mmピッチシリコンワイヤーハーネスアセンブリの技術仕様:
項目
仕様
| コネクタタイプ | レセプタクルハウジング |
|---|---|
| 位置数 | 3ピン |
| ピッチ | 1.50 mm |
| 端子タイプ | 圧着ソケット端子 |
| 電線タイプ | シリコン絶縁電線 |
| 電線ゲージ | 26 AWG |
| 電線外径 | 1.2 mm |
| 電線色 | 黒/グレー/白 |
| 全長 | 110 ± 3 mm |
| 定格電圧 | 最大600 V |
| 動作温度 | 最大200℃ |
| 絶縁抵抗 | 10 MΩ以上 |
| コンプライアンス | RoHS |
| アセンブリ規格 | IPC/WHMA-A-620 |
| 3ピン1.50mmピッチシリコンワイヤーハーネスアセンブリのカスタマイズオプション: | カスタムケーブル長とブレイクアウト寸法 |
電線色のシーケンスとピン配置の定義
代替電線ゲージまたは絶縁材料
ご要望に応じて端子メッキオプション
同じピッチの代替コネクタハウジング
OEMプロジェクト向けのパッケージングとラベリングオプション
Sino-Mediaは、専門のケーブルアセンブリメーカーです。最先端の
自動化設備、高品質の原材料、堅牢な品質保証システム、
そして熟練した技術チームを活用して、高品質でカスタムのケーブルとハーネス
コンポーネントを少量で提供しています。当社のエンジニアリング、生産、品質管理
チームは、これらのユニークなコンポーネントの卓越性を保証します。当社の使命は、
製品の品質を継続的に向上させ、お客様のニーズを満たし、使用および推奨する
材料に関する専門知識を維持することです。お客様の満足度への献身が、
会社の継続的な成長を促進します。
Q1. 工場ですか？
A: はい、16年以上の設計および製造経験があります！
Q2. 何か認証はありますか？
A: はい、IS09001、ISO14001、TS16949、ISO13485、UL認証があります。
Q3. 当社の専門は何ですか？
A: アプリケーションに基づいて製品を設計できます。
Q4. OEM/ODM注文は受け付けますか？
A: はい、OEM/ODM注文を受け付けます。OEM注文の場合、MOQは100個です。ODM注文の場合、MOQは
1000個です。金型費用は設計に応じて請求されます。
Q5. 注文を完了するのにどのくらいかかりますか？
A: 小さな注文と在庫のある製品の場合、準備と配送に3日未満かかります。発送時間はクライアントの選択によります。最短7日、最長1か月です。
大きな注文の場合、材料の準備、生産など、すべてのことを確認する必要があるため、このプロセスには注文数量に応じて5〜21営業日かかります。テストに1〜3営業日、最終的に梱包に1日かかるため、最短7日、発送なしで最長25日です。
Q6. 長期的なクライアントとして、他にどのようなサービスを受けられますか？
1. 新製品は注文とともにお届けしますので、市場での潜在的な製品かどうかを確認し、それを促進することができます。また、お客様の地域で製品を再販する権利があります。
2. 追加料金割引、少量での製品購入時のより安い価格。
3. プロモーション画像に関する支援を提供し、クライアントのロゴで画像を作成できます。
Q7. ケーブルの保証期間はどのくらいですか？不良品または欠陥品の場合、利益を保護するにはどうすればよいですか？
A: 当社のケーブルはすべて12〜36か月の保証付きで販売されており、大量注文の場合、不良品については注文に0.3％〜0.5％のバックアップを提供します。つまり、1000個注文した場合、1003個のバックアップが得られます。5個以上の不良品があり、0.1％未満の場合は、販売担当者にご連絡いただき、画像を提供してください。新しい注文または払い戻しによる交換という形で問題を解決します。
Q8. 無料サンプル注文は受け付けますか？
A: はい、サンプル注文はサポートされており、一部のサンプルは発送運賃を除いて無料で提供できます。
