オーダーメイド TWN4 USB 2.0 ケーブル組立 1m 28AWG シールド型高速配線

TWN4 USB 2.0 ケーブルアセンブリ

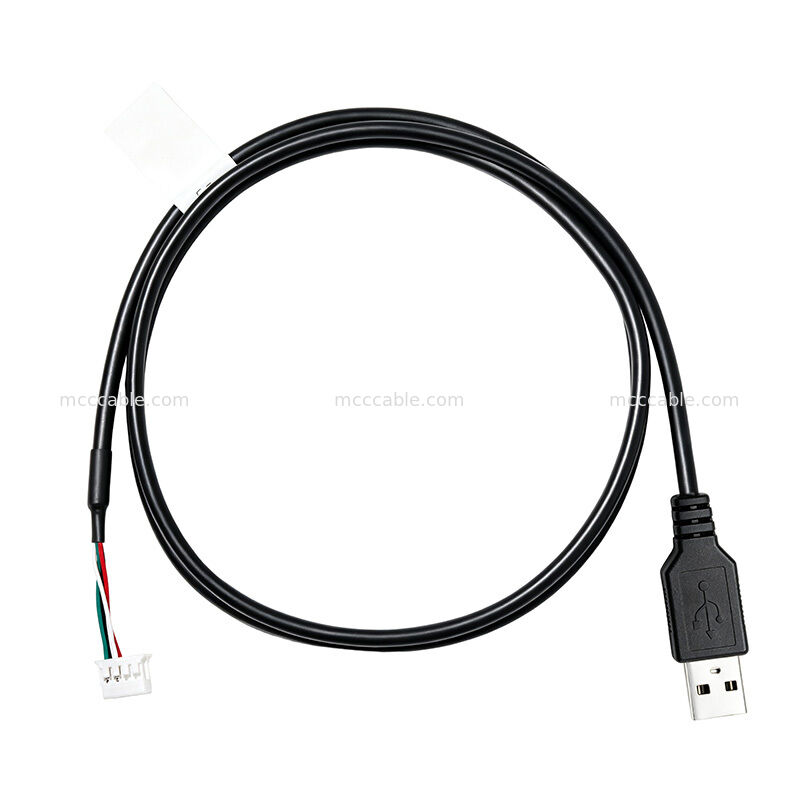

TWN4 USB 2.0 ケーブルアセンブリは、片側にUSB Type-Aオス、もう片側に8ポジションワイヤコネクタを備えた、長さ1メートルのカスタムケーブルアセンブリです。

ケーブルはツイストおよびシールド構造でUL2725ワイヤを使用しており、指定されたUSB 2.0接続およびピン配置要件に従って設計されています。TWN4 USB 2.0 ケーブルアセンブリ仕様

仕様

詳細製品タイプ

USB 2.0 ケーブルアセンブリ

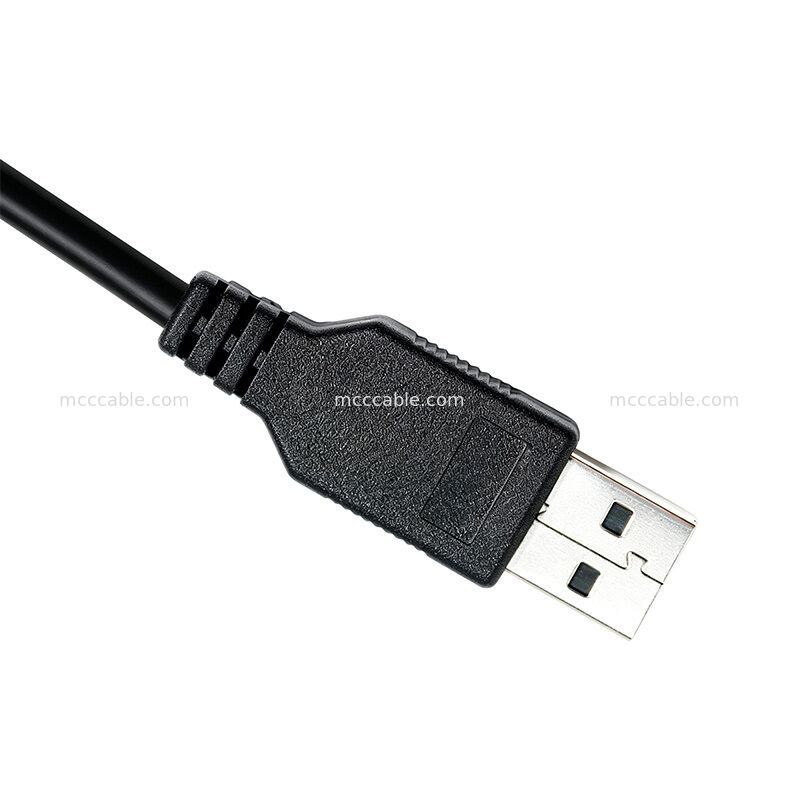

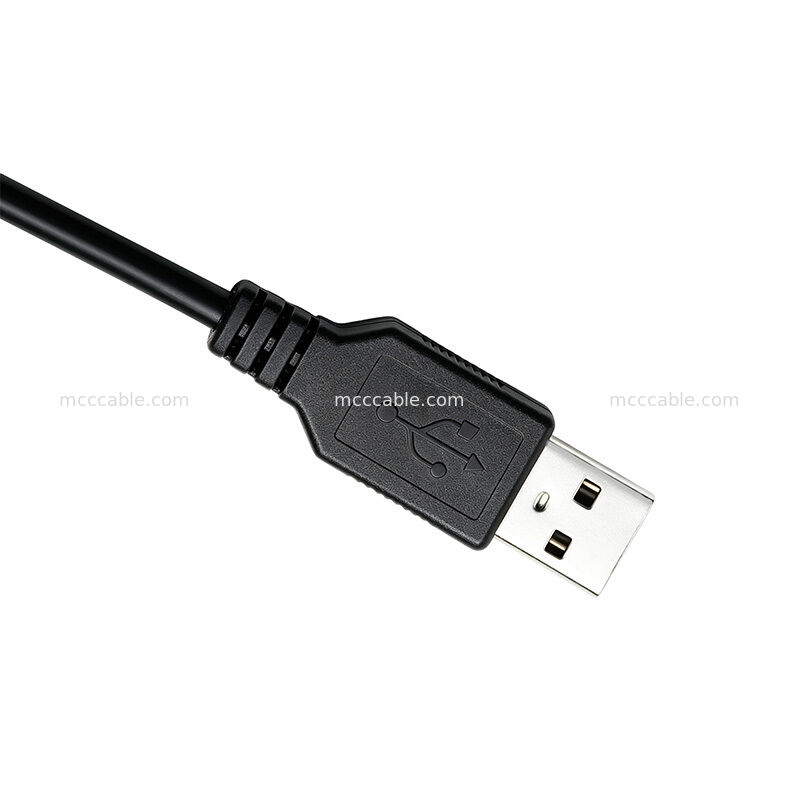

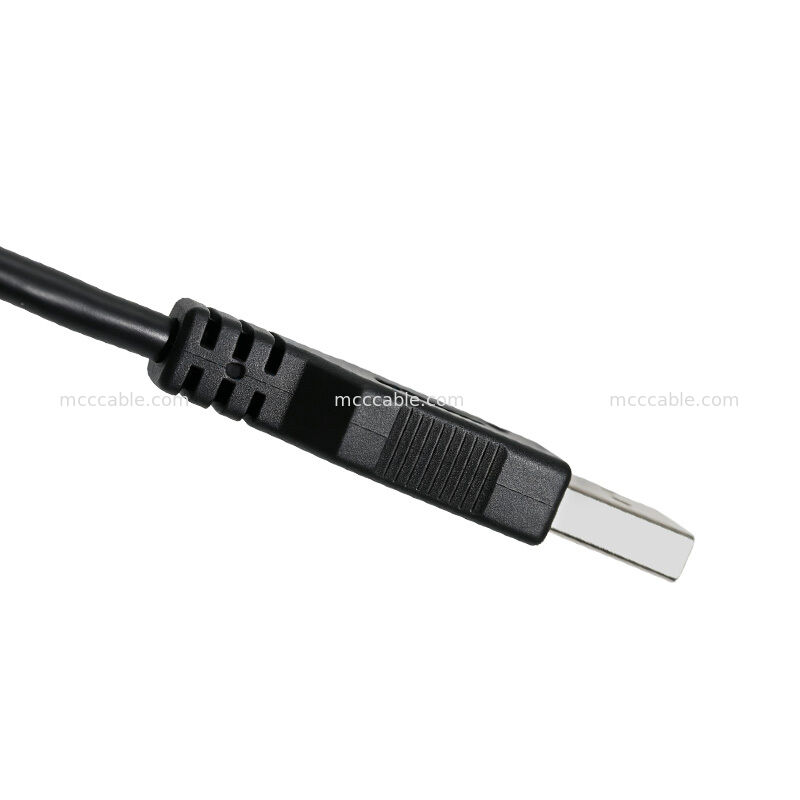

USB側はUSB Type-Aオスコネクタを使用しています。反対側は2×4ポジションハウジング構成の8ポジションコネクタを使用しています。

図面では、8ポジションコネクタにDF11-8DS-2Cを指定し、コネクタ仕様で対応するハウジングと端子構成を特定しています。

TWN4 28AWG シールドケーブル構造

ケーブル構造は次のように指定されています。

UL2725 28AWG × 1P + 26AWG × 2C + AEB

図面には、ツイスト構造とシールド+ドレイン構成も示されています。アウターモールドはブラック45P PVCと指定されています。

この構造は、USB信号ペア、電源導体、およびシールドコンポーネントをケーブルアセンブリ内に組み合わせています。

カスタムTWN4 USBケーブルアセンブリ

TWN4 USBケーブルアセンブリは、指定されたコネクタ構成、ワイヤ構造、モールド、およびケーブル長で製造されています。

アセンブリには、ブラックPVCモールド部分とブラック熱収縮チューブが含まれています。図面では、70×16 mmサイズのホワイトラベルを指定しています。

TWN4 USB 2.0 ケーブルテストと準拠

ケーブルアセンブリはRoHS準拠と指定されています。

図面には、以下の電気的テスト要件も定義されています。

オープン/ショート: 100%テスト

耐電圧: AC 200 V / 0.1 s

絶縁抵抗: DC 200 V, IR ≥ 20 MΩ

接触抵抗: 最大5 Ω

TWN4 USBケーブルアセンブリの用途

TWN4 USB 2.0 ケーブルアセンブリは、USB Type-Aオスインターフェースと8ポジションワイヤコネクタを備えた1メートルのUSB接続を必要とするアプリケーションに使用できます。

一般的なアプリケーションキーワードには以下が含まれます。

USB 2.0ケーブルアセンブリ

カスタムUSBケーブル

USB Type-Aケーブルアセンブリ

8ポジションUSBケーブル

シールドUSBケーブル

TWN4ケーブルアセンブリ
