カスタム TWN4 USB 2.0 ケーブルアセンブリ 20cm 28AWG シールド 8ポジションコネクタ

TWN4 USB 2.0ケーブル組成

TWN4 USB 2.0 ケーブル組は,カスタム 20cm ケーブル組で,USB

タイプAの男性コネクタと8ポジションのコネクタそして

UL2725線で遮断された構造です

指定されたケーブル長さは200 ± 10 mmで,ケーブル構造は設計されています.そのとおり

指定されたUSB 2.0接続要件を満たす.

TWN4 USB 2.0 ケーブル組成仕様

TWN4 20cm USBケーブル組成

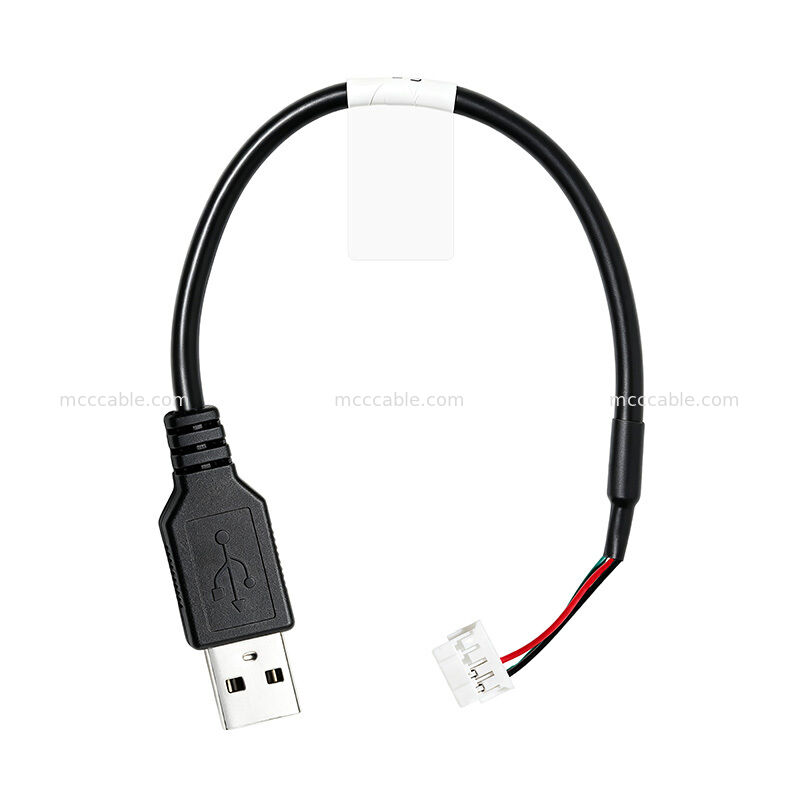

TWN4USBケーブル組は,指定された総長が200 ± 10 mmで,対応する

約20cmまで

図には,また100 ± 10 mmのケーブル断面と30 ± 5 mmのケーブル断面が指定されています.寸法

コネクタエリア

TWN4 USB 2.0ケーブルコネクタ

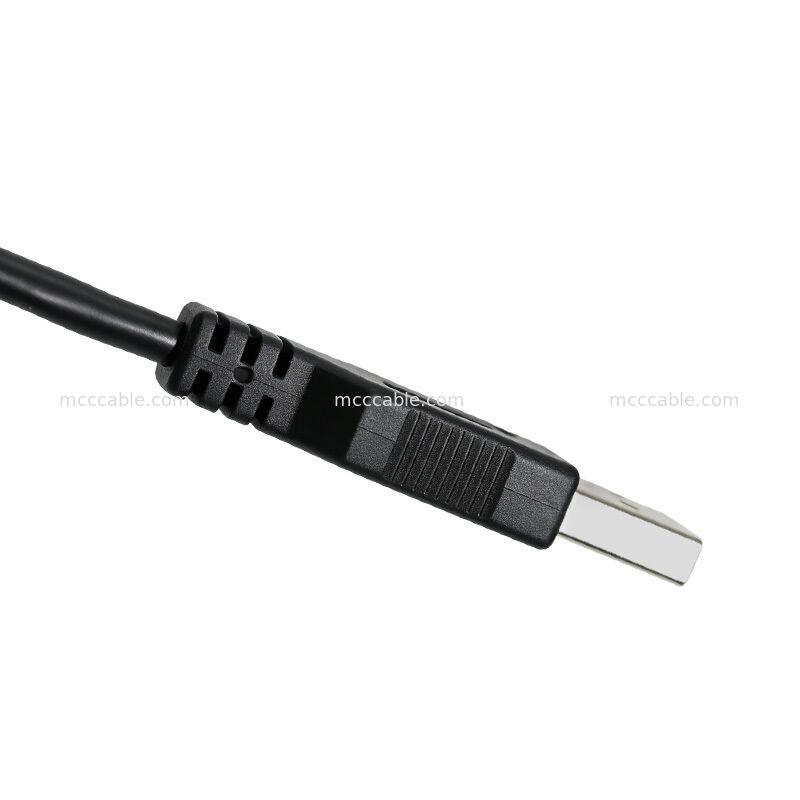

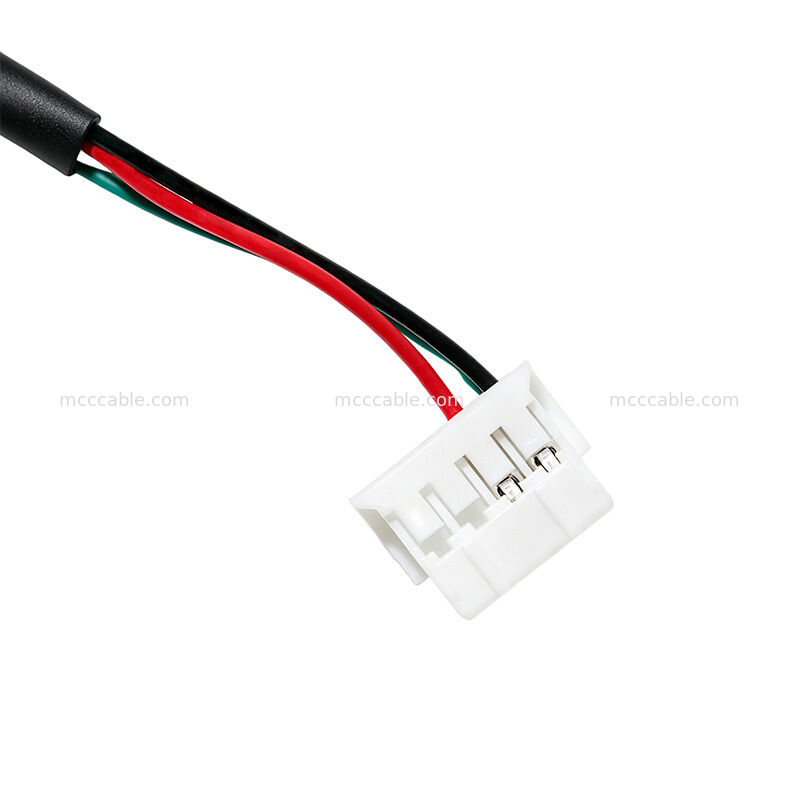

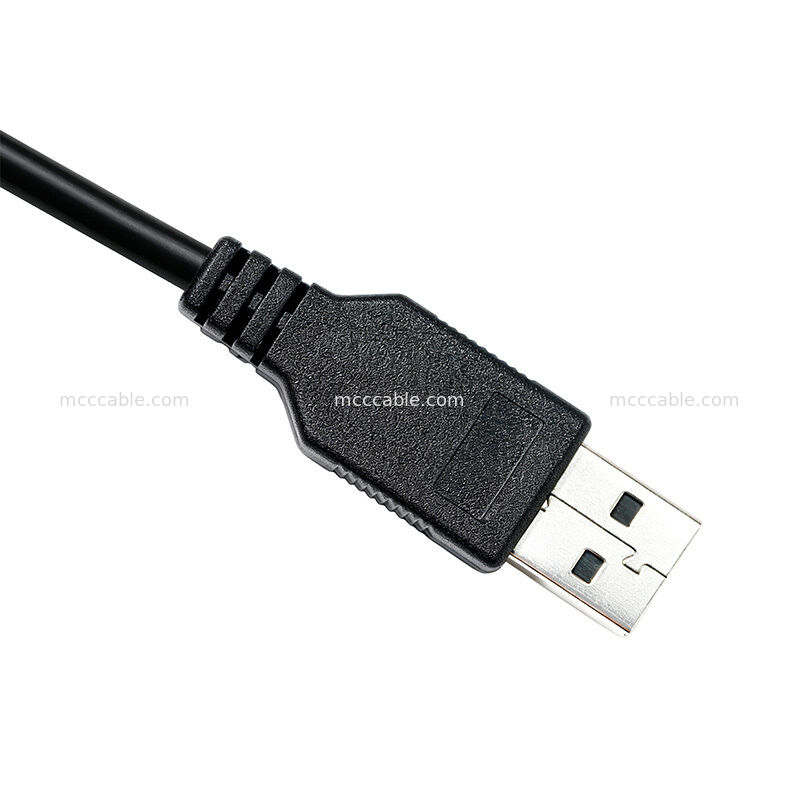

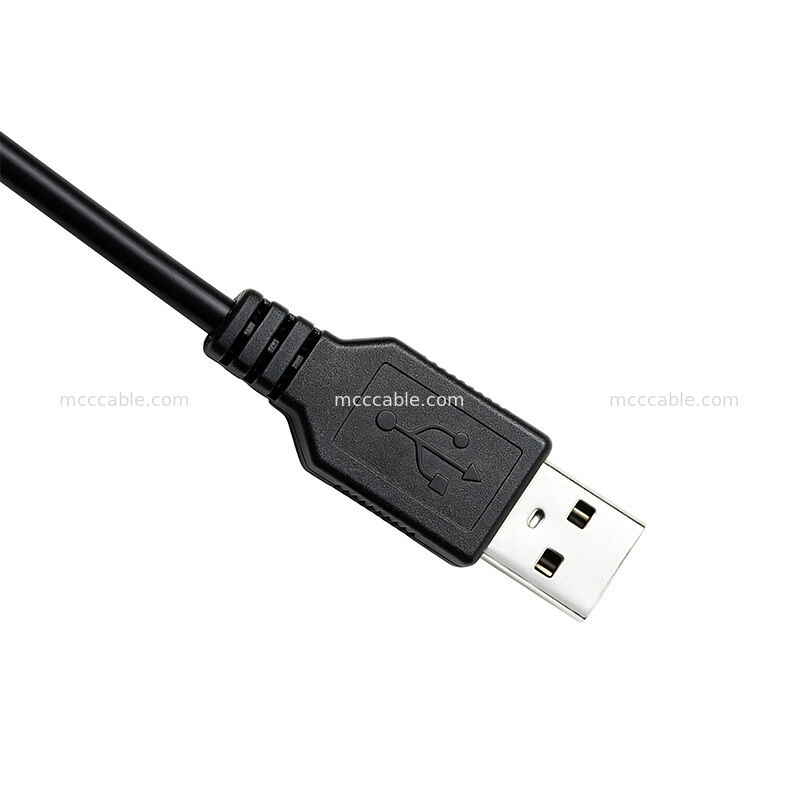

ケーブル組のUSB側にはUSBタイプAの男性コネクタが使用されている.反対側

2 × 4 位置のコンフィギュレーションの 8 位置のコネクタを使用する.

接続器の仕様では,2.0mmのピッチを示し,コネクタの配置

DF11-8DS-2Cとして

TWN4 28AWG シールドケーブル構造

ケーブル構造は以下のとおり:

UL2725 28AWG × 1P + 26AWG × 2C + AEB

図面では,ケーブルが曲がっていることも示され,シールド+排水構造が示されています.

鋳造された外部の部分は黒いPVCで指定されています.

このケーブル構造は,指定されたUSB導体とシールドを組み合わせます

ケーブル組内の部品.

カスタム TWN4 USBケーブル組成

TWN4 USBケーブル組は,指定されたコネクタで製造されています.構成

ケーブル構造,鋳造,全体長

4mmのIDと,黒い熱縮小管を含む.指定された白色

70 × 16 mm のラベル

TWN4 USBケーブルのテストと適合

ケーブル組は RoHS に準拠している.

図には,次の電気試験要件も規定されている.

• オープン/ショート:100%テスト
• ハイポット:AC 200V / 0.1s
• 隔熱抵抗: DC 200 V,IR ≥ 20 MΩ
• 接触抵抗:最大5 Ω

TWN4 USBケーブル組立アプリケーション

TWN4 USB 2.0 ケーブル組は,

USBタイプAの男性インターフェースと8ポジションのコンパクトUSB接続

ワイヤのコネクタ

典型的なアプリケーションキーワードは以下の通りです.

• USB2.0ケーブル組
• カスタムUSBケーブル
• USB型Aケーブル組
• 8 位置のケーブル組
• 遮蔽されたUSBケーブル
• TWN4ケーブル組
• 電子ケーブル組成
