LVDSディスプレイケーブル組成 20453コネクタとマルチトイストドワイヤー

20453コネクタとLVDSディスプレイケーブルアセンブリ
多芯ツイストワイヤ

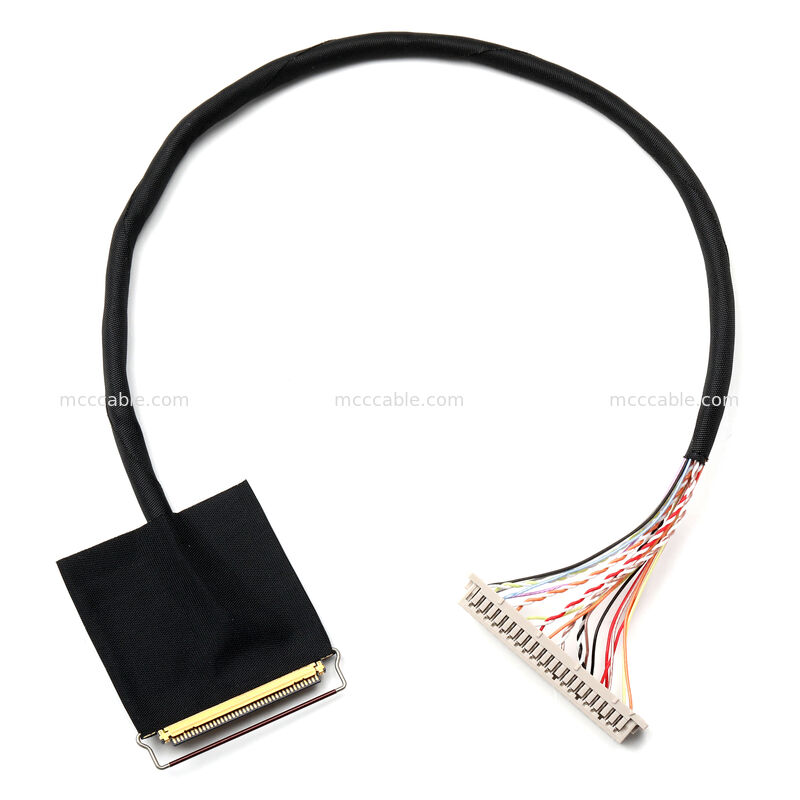

このLVDSディスプレイケーブルアセンブリとは？

このLVDSディスプレイケーブルアセンブリは、ディスプレイモジュールと制御基板間の高速差動信号伝送用に設計されています。

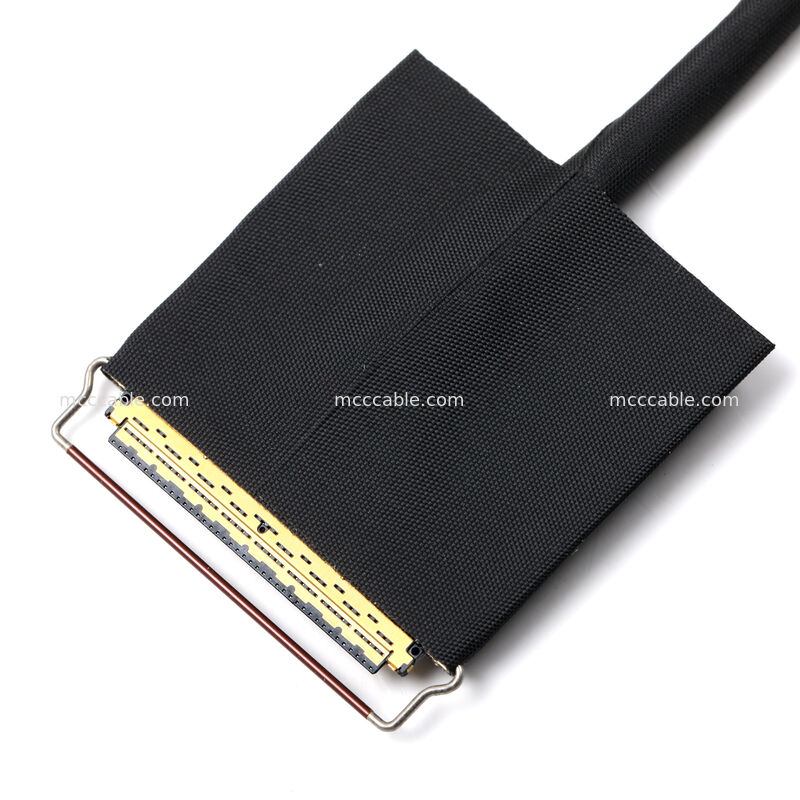

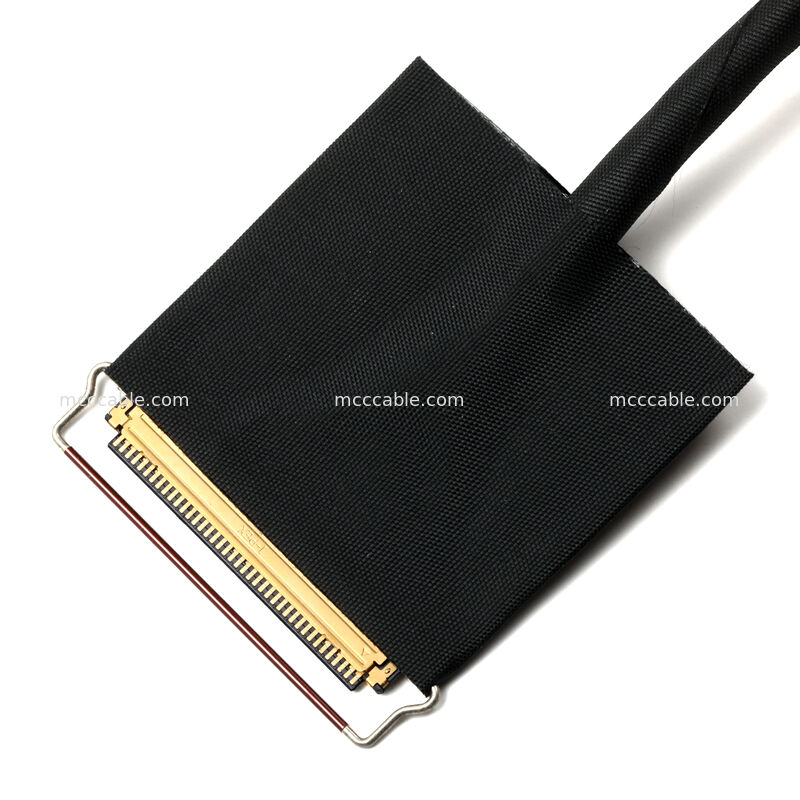

ケーブルの一方の端には、金メッキ接点と金属製保持バーを備えたコンパクトな基板実装型LVDSコネクタが組み込まれており、

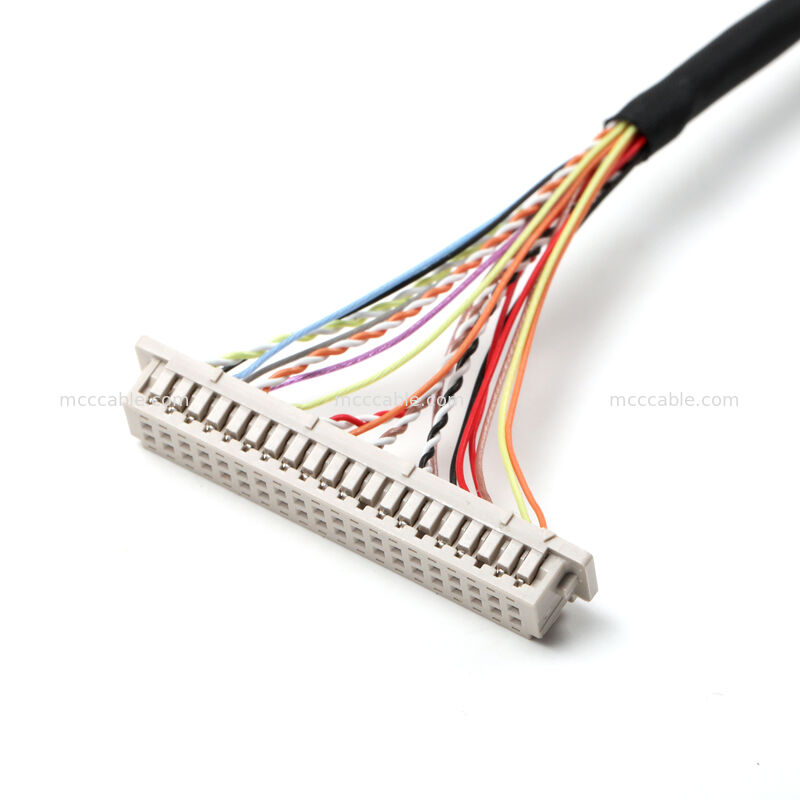

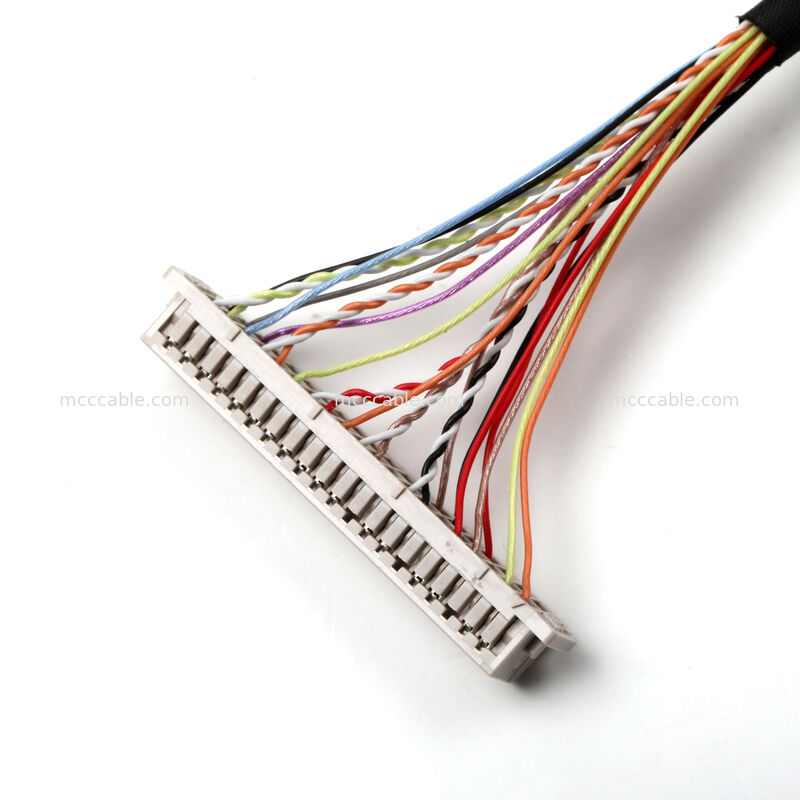

もう一方の端は、マルチピンハウジングコネクタで終端された多芯ワイヤハーネスに移行します。
ケーブル構造は、LVDS信号チャネル用のツイストペア差動ペアと、電源および制御信号用の追加の

個別ワイヤを組み合わせています。ディスプレイコネクタ付近の布巻きシールドセクションは、
コンパクトなデバイス環境で機械的保護とEMI安定性の向上を提供します。
この構成は、信頼性の高い信号完全性、
正確なピン配置制御、および柔軟なルーティングが必要な組み込みディスプレイで一般的に使用されます。

LVDSディスプレイケーブルの電気的および構造的設計:
LVDSディスプレイケーブルは、信号品質と設置の柔軟性の両方に最適化された混合構造レイアウトを採用しています。

主な構造的特徴には以下が含まれます:

LVDSデータ伝送専用の複数のツイストペア差動ペア
補助信号および電源ライン用の個別単線

クロストークと信号スキューを低減するための制御されたワイヤグループ化

1. ストレインリリーフ用のディスプレイ側コネクタ付近の布巻きトランジションセクション
2. 安定した長期的な接続を保証するための金メッキ接点インターフェース
3. この設計は、繰り返し設置またはサービス中に機械的堅牢性を維持しながら、
4. 短距離から中距離のLVDS伝送をサポートします。
5. LVDSディスプレイケーブルの用途:

このLVDSディスプレイケーブルアセンブリは、幅広い組み込みおよび産業用
ディスプレイシステムに適しています。これには以下が含まれます:

産業用制御パネル

組み込みコンピューティングディスプレイ
医療画像診断モニター

1. 自動車または輸送ディスプレイモジュール
2. 内部LCDまたはTFTパネルを備えたカスタム電子機器
3. 混合LVDS +ワイヤハーネス構造により、ケーブルは高速ディスプレイ
4. 信号とサポート制御線を単一のアセンブリ内で伝送できるため、内部配線の
5. 複雑さを軽減できます。

このLVDSディスプレイケーブルアセンブリの主な利点:
標準のフラットまたはリボンLVDSケーブルと比較して、このアセンブリにはいくつかの実用的な
利点があります:


ツイストペアLVDSルーティングによる信号安定性の向上

丸型ハーネス構造による柔軟なケーブルルーティング
ディスプレイ側の金属製ロッキングバーを使用した安全なコネクタ保持

1. 定義されたピン配置とバンドルされた配線による設置リスクの軽減
2. 長さ、ワイヤゲージ、ピンマッピングを含むカスタマイズ可能な構成
3. これらの利点により、ケーブルはスペースに制約のあるOEMプロジェクトや、
4. 非標準の内部レイアウトに特に適しています。
5. LVDSディスプレイケーブルの技術情報:

項目
仕様

信号タイプ

コンポーネントを少量で提供しています。当社のエンジニアリング、生産、品質管理
チームは、これらのユニークなコンポーネントの卓越性を保証します。当社の使命は、
製品品質を継続的に向上させ、顧客のニーズを満たし、
使用および推奨する材料に関する専門知識を維持することです。顧客満足への献身が、
会社の継続的な成長を促進します。
Q1. 工場ですか？
A: はい、16年以上の設計および製造経験があります！
Q2. 何か認証はありますか？

A: はい、IS09001、ISO14001、TS16949、ISO13485、UL認証があります。
Q3. 当社の専門は何ですか？
A: アプリケーションに基づいて製品を設計できます。
Q4. OEM/ODM注文を受け入れますか？
A: はい、OEM/ODM注文を受け入れます。OEM注文の場合、MOQは100個です。ODM注文の場合、MOQは
1000個です。金型費用は設計に応じて請求されます。
Q5. 注文を完了するのにどのくらい時間がかかりますか？
A: 小さな注文と在庫のある製品の場合、準備と配送に3日未満かかります。

発送時間はクライアントの選択によって異なり、最短7日、最長1か月です。
大きな注文の場合、材料の準備、生産など、すべてのことを確認する必要があるため、このプロセスは
注文数量に応じて5〜21営業日かかります。テストに1〜3営業日、

最後に梱包に1日かかるため、最短7日、発送なしで最長25日です。
Q6. 長期的なクライアントとして、他にどのようなサービスを受けられますか？

1. 新製品が注文とともに提供されるため、市場での潜在的な製品かどうかを確認し、

それを宣伝し、お客様の地域で製品を再販する権利があります。
2. 追加料金割引、少量での製品購入時のより安い価格。
3. プロモーション画像に関する支援を提供し、クライアントのロゴで画像を作成できます。

Q7. ケーブルの保証期間はどのくらいですか？不良品または欠陥品の場合、利益をどのように保護しますか？
A: 当社のケーブルはすべて12〜36か月の保証付きで販売されており、大量注文の場合、
不良品については注文に0.3％〜0.5％のバックアップを提供します。つまり、1000個注文した場合、100
3個のバックアップを受け取ることができます。5個以上の不良品があり、0.1％未満の場合、販売担当者に連絡し、
画像を提供してください。新しい注文または返金による交換という方法で問題を解決します。

Q8. 無料サンプル注文を受け入れますか？

A: はい、サンプル注文はサポートされており、一部のサンプルは発送運賃を除いて無料で提供できます。
