FI-RE31HL DF19-20P LVDSケーブル組立の概要

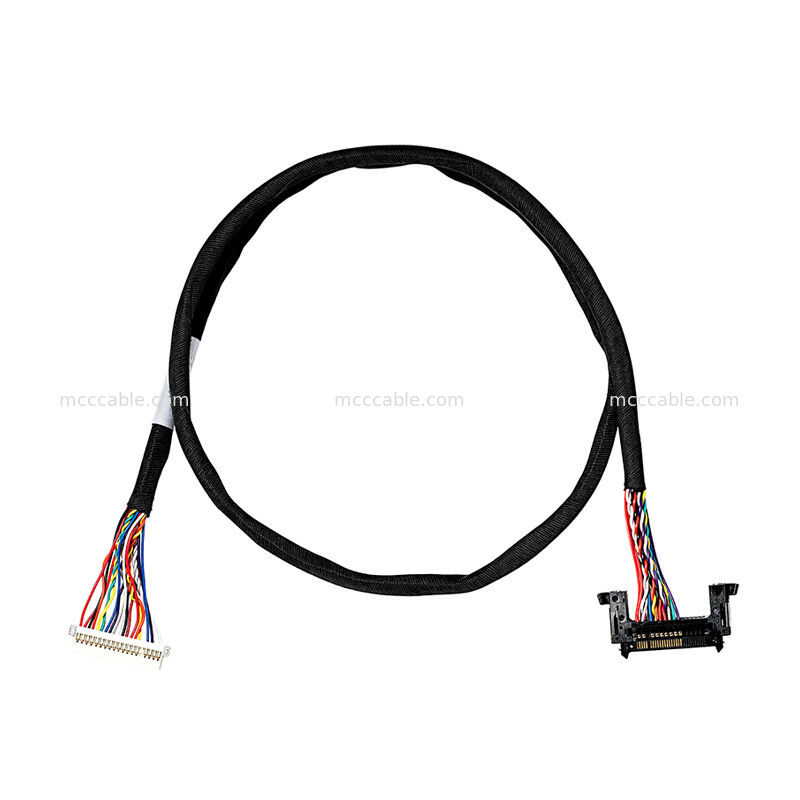

FI-RE31HL DF19-20P LVDSケーブル組は,
一方の端に31ポジションのFI-RE31HLコネクタともう片方の端にDF19-20Pコネクタ.
計24インチ (610mm) で指定されています.
ケーブル全体の長さ

このケーブル組は,定義されたLVDSを必要とするコンパクト電子機器に適しています.

交配インターフェース間の相互接続.図面では,オープン,ショート,間歇性

試験,導体抵抗が最大3オーム,隔熱抵抗が少なくとも10MΩ

200V DCで

FI-RE31HL DF19-20Pケーブル組成仕様

FI-RE31HL DF19-20P LVDSケーブル組成設計

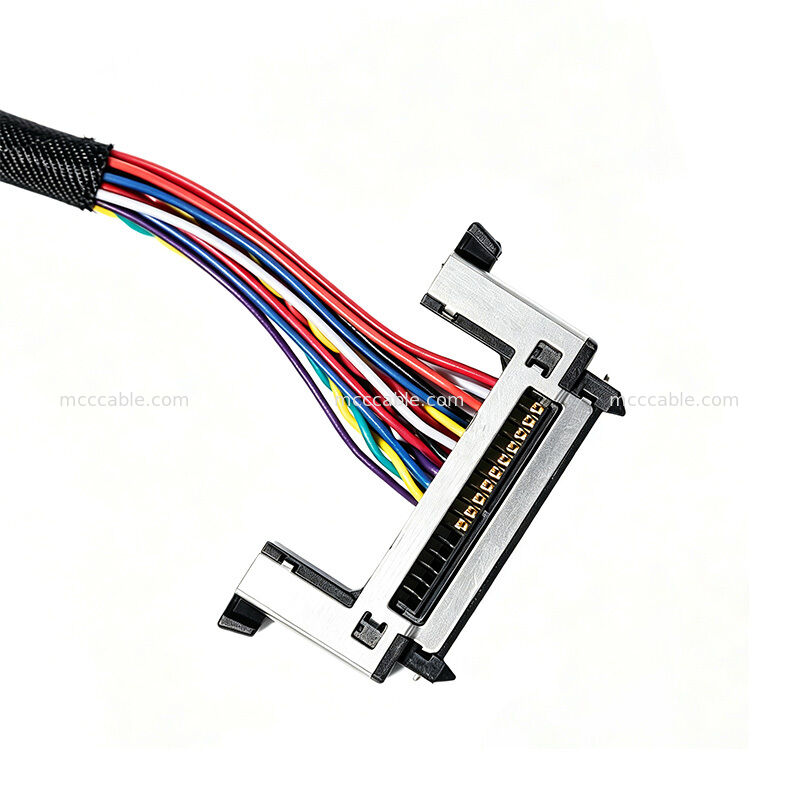

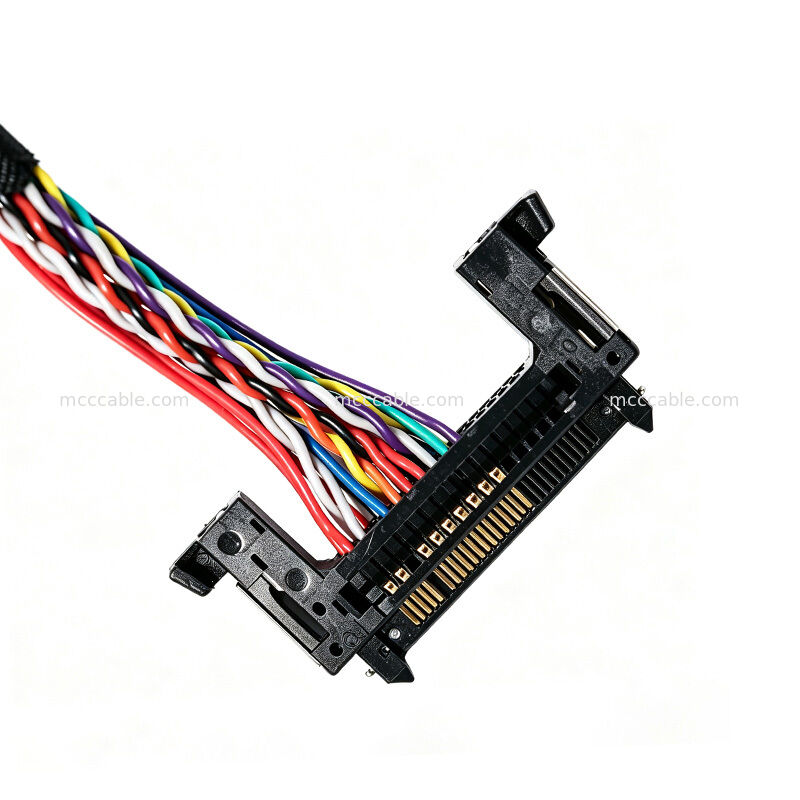

FI-RE31HL DF19-20P LVDSケーブルアセンブリは,コンパクトなコネクタコンフィギュレーションを使用して,

空間が限られた電子機器.図に指定されているFI-RE31HLコネクタは,

位置31のコネクタで,ピッチは0.5mmです.独立したコンポーネント参照は,

FI-RE31HLは,LVDSアプリケーションで使用される31ポジション,0.50mmピッチのコネクタとして.

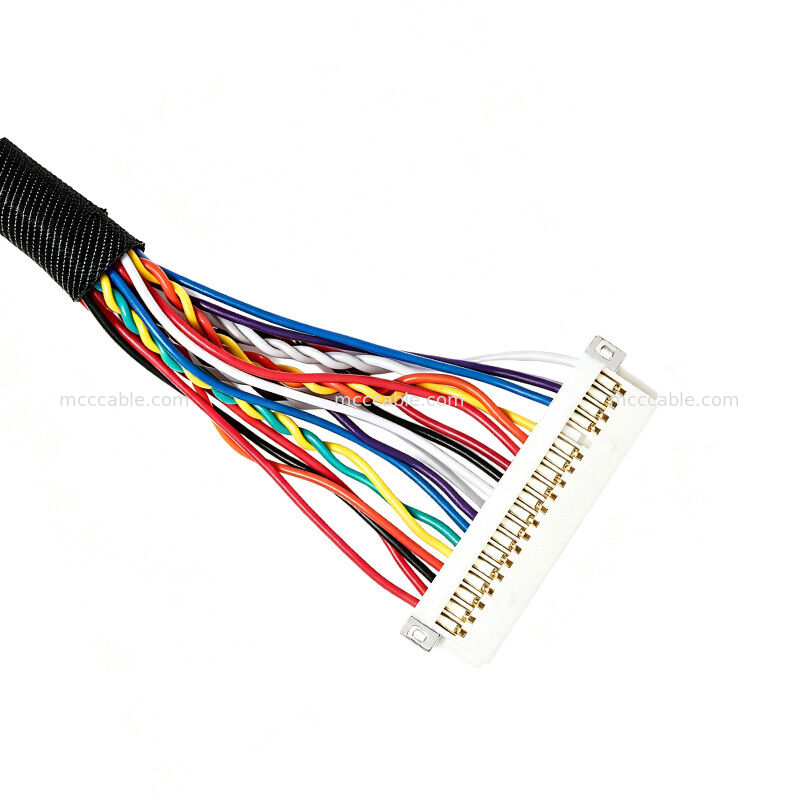

反対側にはDF19-20Pのコンフィギュレーションを使用しています.DF19シリーズは1.0mmのピッチで,

低プロフィールのワイヤー・トゥ・ボード・コネクタファミリー

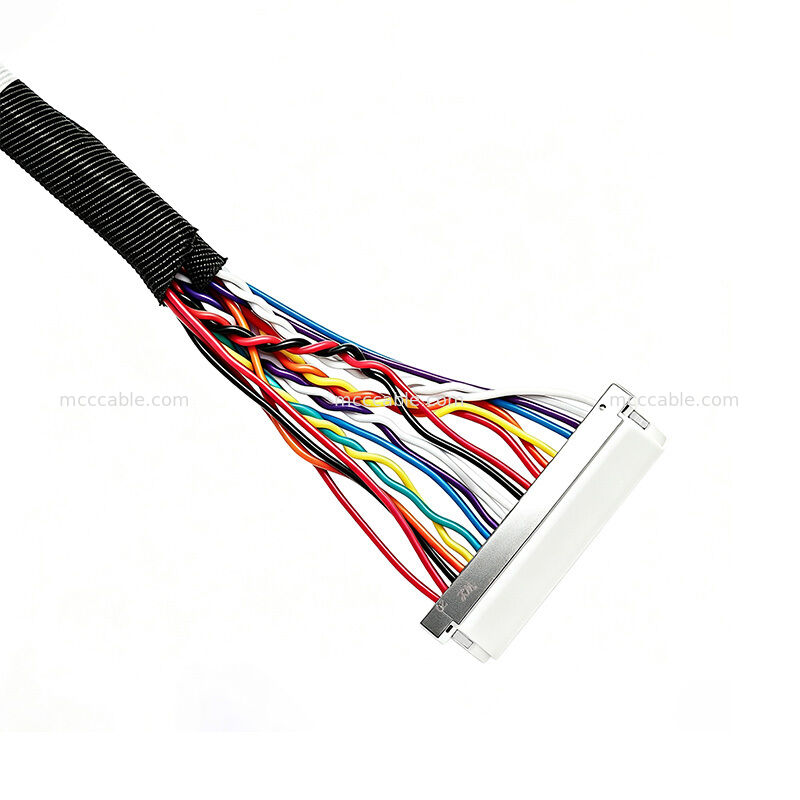

カベルの組成は,黒い保護用包装と導電性織物テープを組み込み,

図には複数の信号と地面を持つワイヤ図も指定されています.

繋がりがある

FI-RE31HL DF19-20P LVDSケーブル組立 電気

パフォーマンス

FI-RE31HL DF19-20P LVDSケーブル組は,電気検査要件で指定されている.

組み立ての整合性を検証するものです.

すべての完成した組成物は,100%のオープン,ショート,間隔テストを受けなければならない.

指定された最大電導電阻は3 Ωで,隔熱電阻は最小で指定されている.

200 V DC の試験条件下で 10 MΩ の電圧

ケーブル仕様書には,缶詰の銅導体と半固形PVC隔熱も記載されています.

ワイヤル仕様では,名目電導体サイズは7/0.127mm,基準電導体ODは0.38mmとされています.

FI-RE31HL DF19-20P LVDSケーブル組立アプリケーション

FI-RE31HL DF19-20P LVDSケーブルアセンブリは,コンパクトな装置を必要とするアプリケーションに配置できます.

LVDS相互接続とカスタムケーブル組装の構成

製品ページの潜在的なアプリケーションキーワードには,以下が含まれます.

• LVDSケーブル組
• LVDSディスプレイケーブル
• 高速信号ケーブル
• オーダーメイドのケーブル組成
• 位置31 LVDSケーブル
• 0.5mmピッチ接続ケーブル
• 低プロフィールの接続ケーブル
• 電子機器のケーブル組
• ディスプレイインターフェイスケーブル
• オーダーメイドのワイヤーハーネス組

FI-RE31HL DF19-20P LVDSケーブル組成のカスタマイズ

FI-RE31HL DF19-20P LVDSケーブル組は,定義されたケーブル長さに従って製造することができる.

接続器の構成,ワイヤの配置,組み立ての要件

カスタムケーブル組立プロジェクトでは,重要なパラメータは,ケーブル長さ,コネクタの種類,

ワイヤの計長,ワイヤの色,ピン配分,端末配置,保護ケーブルの包装
